System IoT BIOS – od sterownika PLC do wizualizacji www, od jednego dostawcy

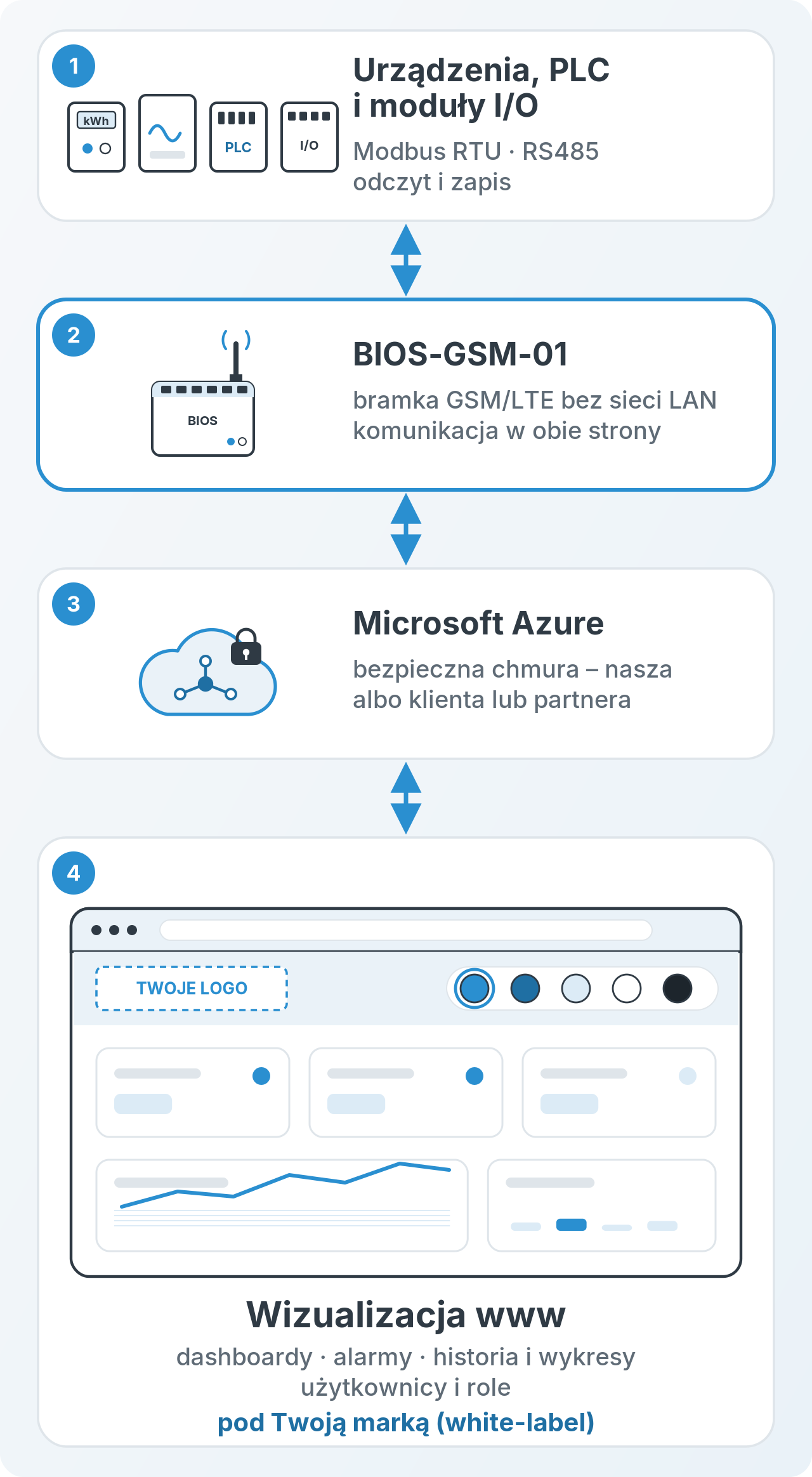

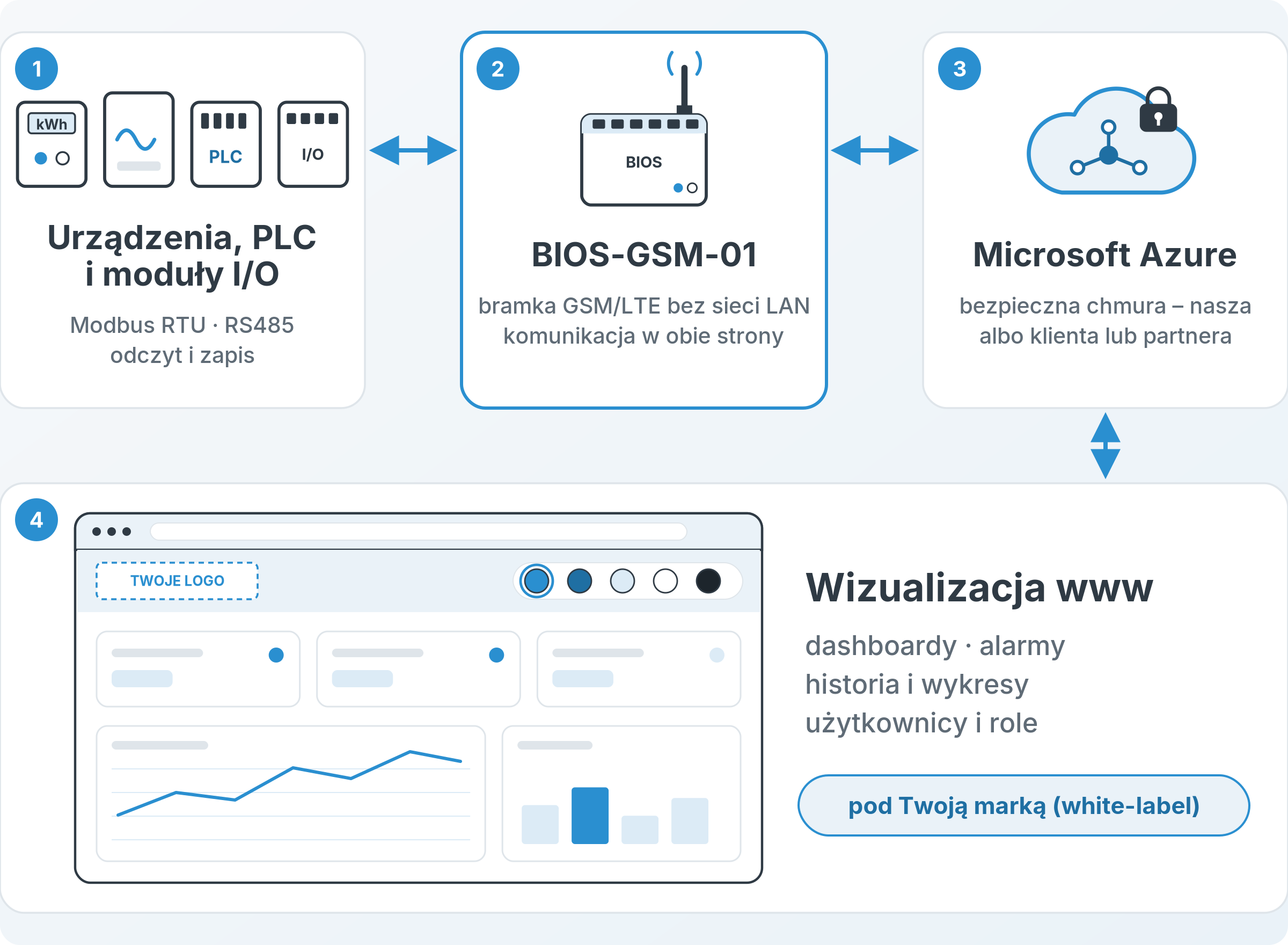

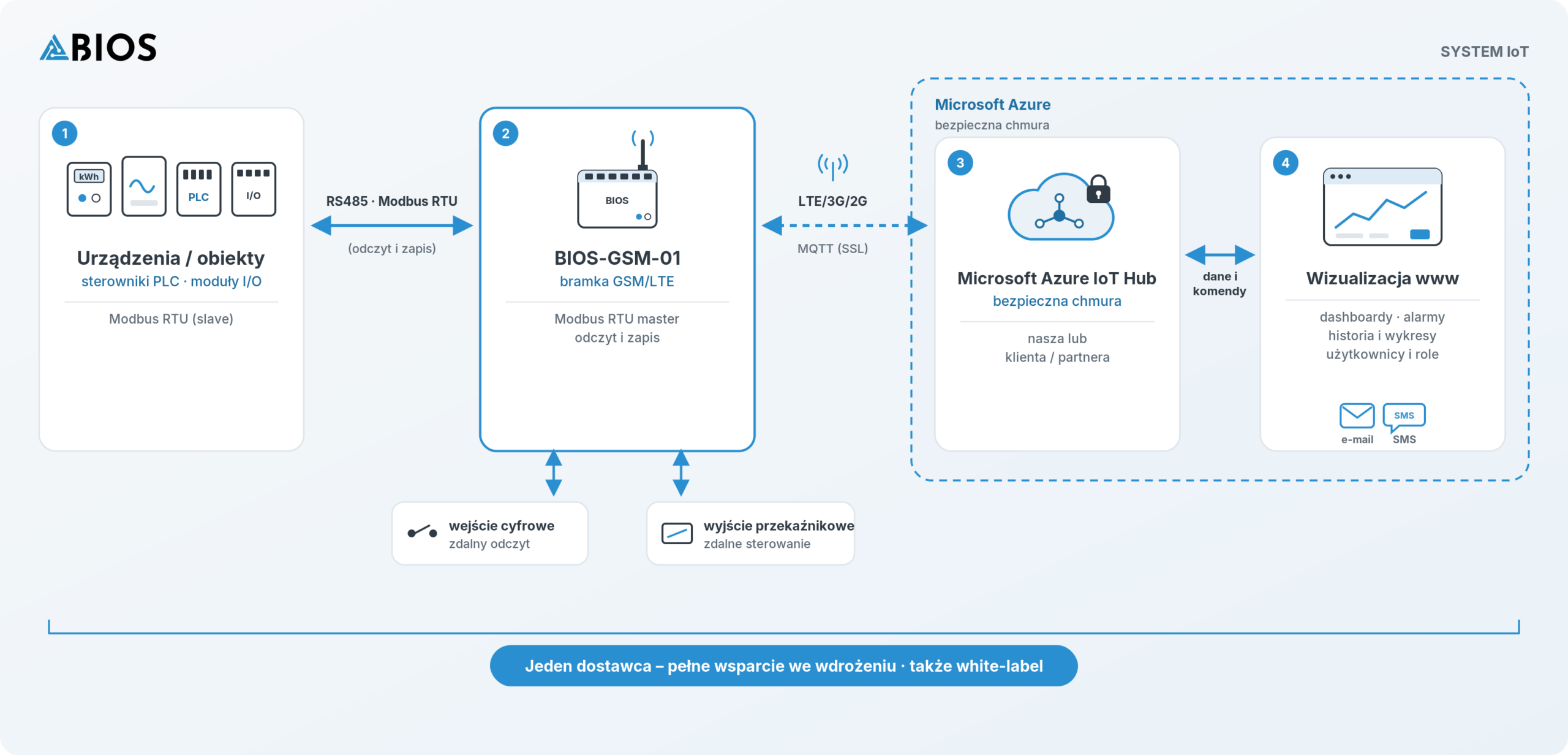

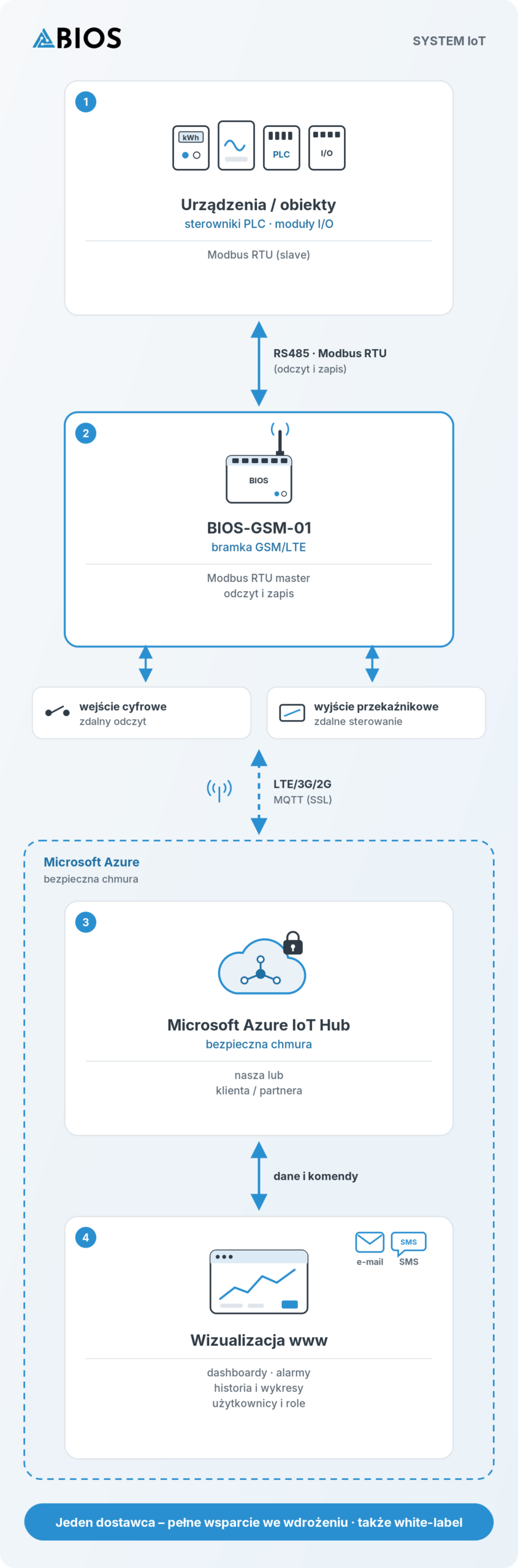

Jak działa system IoT – składniki i schemat

System składa się z czterech warstw, a dane i komendy płyną w obie strony:

1. Urządzenia, obiekty, sterowniki PLC i moduły I/O: liczniki, falowniki, sterowniki i inne urządzenia pracują jako slave Modbus RTU na magistrali RS485.
2. Bramka BIOS-GSM-01: moduł na szynę DIN 35 mm. Jako master Modbus RTU odczytuje dane i zapisuje rejestry urządzeń, a przez sieć komórkową LTE/3G/2G (microSIM, prywatny APN) wymienia dane z chmurą protokołem MQTT (SSL). Ma też własne izolowane wejście cyfrowe i wyjście przekaźnikowe NO 2 A – do zdalnego odczytu sygnału i zdalnego sterowania.
3. Microsoft Azure IoT Hub: bezpieczna chmura, w której działa system – nasza albo klienta lub partnera, do uzgodnienia przy wdrożeniu.
4. Wizualizacja www: dashboardy stanu rzeczywistego, wizualizacja stanu obiektu, alarmy, historia i wykresy, użytkownicy i role. Z wizualizacji można wysyłać komendy do urządzeń.

Alarmy: powiadomienia e-mail w standardzie, SMS przez bramkę SMS. W przygotowaniu jest dedykowana aplikacja z powiadomieniami push.

Czym jest system IoT BIOS?

System IoT BIOS to kompletne rozwiązanie do zdalnej telemetrii i zdalnego sterowania: łączy urządzenia, obiekty, sterowniki PLC i moduły I/O z Modbus RTU z bezpieczną chmurą Microsoft Azure i z wizualizacją dostępną w przeglądarce. Dane z urządzeń zbiera bramka GSM/LTE BIOS-GSM-01 i przesyła je przez sieć komórkową protokołem MQTT z szyfrowaniem SSL do Microsoft Azure IoT Hub. Komunikacja działa w obie strony: z wizualizacji można też wysyłać komendy zapisu do urządzeń.

Wizualizacja i cały system działają w bezpiecznej chmurze Azure. Usługę Azure IoT Hub możemy zapewnić my albo może to być chmura klienta lub partnera – ustalamy to przy wdrożeniu. Wizualizację www przygotowujemy pod konkretnego klienta: dashboardy stanu rzeczywistego, wizualizacja stanu obiektu, alarmy, historia i wykresy oraz użytkownicy i role. To podejście SCADA IoT: zamiast lokalnego stanowiska operatorskiego dostajesz web SCADA w przeglądarce, a obiekt nie potrzebuje sieci LAN.

Dostarczamy cały stos – sprzęt, łączność, chmurę i wizualizację – więc masz jednego dostawcę od uruchomienia po codzienną pracę systemu. Pozostałe moduły i produkty znajdziesz na stronie BIOS IoT. Producentom urządzeń i partnerom oferujemy system także w wersji white-label, pod własną marką – zobacz Dla partnerów.

Zastosowania systemu IoT: zdalna telemetria obiektów

Każde zastosowanie zakłada, że w obiekcie jest urządzenie z Modbus RTU (sterownik, licznik, falownik, regulator, moduł I/O) albo prosty sygnał podłączony do wejścia bramki. Mierzone parametry pochodzą z tych urządzeń – bramka sama ich nie mierzy.

Dla kogo jest system IoT BIOS

• Producenci urządzeń (OEM): dodaj zdalny monitoring i sterowanie do swojego produktu, także pod własną marką (white-label) – bez budowania własnego zespołu IoT. Zobacz Dla partnerów.
• Firmy wynajmu (agregaty, kotłownie, kontenery): widzisz pracę i stan każdej jednostki u najemcy, motogodziny i alarmy.
• Firmy serwisowe i utrzymania ruchu: szybko dowiadujesz się o awarii, diagnozujesz zdalnie i planujesz wyjazdy.
• Operatorzy rozproszonej infrastruktury (stacje gazowe, zbiorniki, magazyny energii): wszystkie obiekty w jednej wizualizacji, z historią i wykresami.
• Dostawcy mediów i paliw (LPG, LNG, olej napędowy): planujesz dostawy według rzeczywistego zapasu u klienta.
• Integratorzy i firmy automatyki: wpinasz obiekty klientów z Modbus RTU do chmury bez budowy własnej platformy.

Zalety systemu IoT BIOS

• Szybkie wdrożenie: bramka łączy się z chmurą przez sieć komórkową, więc nie trzeba budować sieci LAN w obiekcie.
• Cały stos od jednego dostawcy: dostarczamy zaprojektowany i wyprodukowany przez nas sprzęt, konfigurujemy chmurę Azure i budujemy wizualizację – bez łączenia rozwiązań kilku firm.
• 100% kontroli nad sprzętem: sprzęt jest zaprojektowany i wyprodukowany przez nas, więc mamy nad nim pełną kontrolę.
• White-label: system pod Twoją marką – dla producentów urządzeń i partnerów. Zobacz Dla partnerów.
• Pełne wsparcie: od doboru sprzętu i mapy rejestrów Modbus, przez uruchomienie i konfigurację bramki, po chmurę i wizualizację.
• Komunikacja w obie strony: odczyt danych i komendy zapisu do urządzeń, a także zdalne sterowanie wyjściem przekaźnikowym bramki.
• Alarmy tam, gdzie jesteś: e-mail w standardzie, SMS przez bramkę SMS, a wkrótce dedykowana aplikacja z powiadomieniami push.
• Wizualizacja dopasowana do klienta: dashboardy stanu rzeczywistego, stan obiektu, historia i wykresy, użytkownicy i role – parametry Twojego urządzenia, a nie ogólny panel.
• Bezpieczna chmura: system działa w Microsoft Azure, a bramka przesyła dane protokołem MQTT z szyfrowaniem SSL, także przez prywatny APN.
