Czujnik pracy spawarki · detekcja poboru prądu · plug & play
BIOS-CT-01 – czujnik pracy spawarki bez ingerencji w instalację
Moduł wpinany między gniazdo zasilające a wtyczkę spawarki rozpoznaje po poborze prądu, kiedy spawarka faktycznie pracuje, a dane trafiają przez BIOS-IO-01 i sieć LAN do systemu.
- Nieinwazyjny pomiar: bez ingerencji w sterowanie, elektronikę i oprogramowanie spawarki
- Plug & play: adapter z 5-pinowym złączem trójfazowym do 63 A między gniazdem zasilającym a wtyczką spawarki; montaż samodzielny, bez elektryka
- 4 progi detekcji: 3,02 A, 7,02 A, 10,54 A lub 14,54 A – wybierane przełącznikami DIP wewnątrz modułu
- Rzeczywisty czas pracy: przekroczenie zdefiniowanego progu poboru prądu oznacza faktyczną pracę (łuk elektryczny), a nie stan czuwania
- Bez dodatkowego zasilania
- Współpraca z BIOS-IO-01 (do 4 modułów CT-01 na jeden IO-01) i z systemem Scout MES
Czym jest BIOS-CT-01?
BIOS-CT-01 to czujnik pracy spawarki: moduł pomiarowy, który nieinwazyjnie wykrywa pracę spawarek i innych urządzeń na podstawie poboru prądu. Moduł jest zamknięty w 5-pinowym złączu trójfazowym do 63 A i wpina się go jako adapter między gniazdo zasilające a wtyczkę spawarki – bez ingerencji w jej sterowanie, elektronikę czy oprogramowanie. Montaż jest prosty i można go wykonać samodzielnie, bez elektryka.
Moduł automatycznie rozpoznaje moment rozpoczęcia i zakończenia pracy spawarki. Przekroczenie zdefiniowanego progu poboru prądu oznacza faktyczną pracę (łuk elektryczny), a nie tylko stan czuwania maszyny. Próg detekcji wybiera się przełącznikami DIP wewnątrz modułu spośród czterech wartości: 3,02 A, 7,02 A, 10,54 A i 14,54 A. Dzięki temu system rejestruje rzeczywisty czas pracy oparty na fizycznym zużyciu energii, bez deklaratywnych statusów i ręcznego raportowania.
BIOS-CT-01 ma przewód, który łączy się z wejściem modułu BIOS-IO-01. Przekroczenie progu pobudza wejście BIOS-IO-01, a moduł przesyła informację przez sieć LAN, np. do systemu Scout MES – zobacz, jak wygląda monitorowanie pracy spawarek w Scout MES. Jeden BIOS-IO-01 obsługuje do 4 modułów BIOS-CT-01. Moduł nie wymaga dodatkowego zasilania.
Producent udziela dwuletniej gwarancji na urządzenie oraz zapewnia serwis pogwarancyjny przez okres 10 lat od daty wprowadzenia urządzenia na rynek.
To rozwiązanie wszędzie tam, gdzie inne metody integracji ze spawarką są niemożliwe, kosztowne lub nieopłacalne.
Parametry BIOS-CT-01
| Parametr | Wartość |
|---|---|
| Funkcja | detekcja poboru prądu (wykrywanie pracy urządzenia) |
| Progi detekcji | 3,02 A / 7,02 A / 10,54 A / 14,54 A – wybór przełącznikami DIP wewnątrz modułu |
| Złącze | trójfazowe, 5-pinowe, do 63 A (adapter gniazdo – wtyczka) |
| Wymiary obudowy (wersja 63 A) | 237 × 104 × 74 mm |
| Połączenie z BIOS-IO-01 | przewód do wejścia modułu |
| Montaż | plug & play, między zasilaniem a urządzeniem; samodzielny, bez elektryka |
| Zasilanie | nie wymaga dodatkowego zasilania |
| Współpraca | BIOS-IO-01 (do 4 szt. BIOS-CT-01 na jeden moduł) |
| Integracja | przez BIOS-IO-01 i LAN, m.in. Scout MES |
| Gwarancja | 2 lata; serwis pogwarancyjny 10 lat od wprowadzenia na rynek |

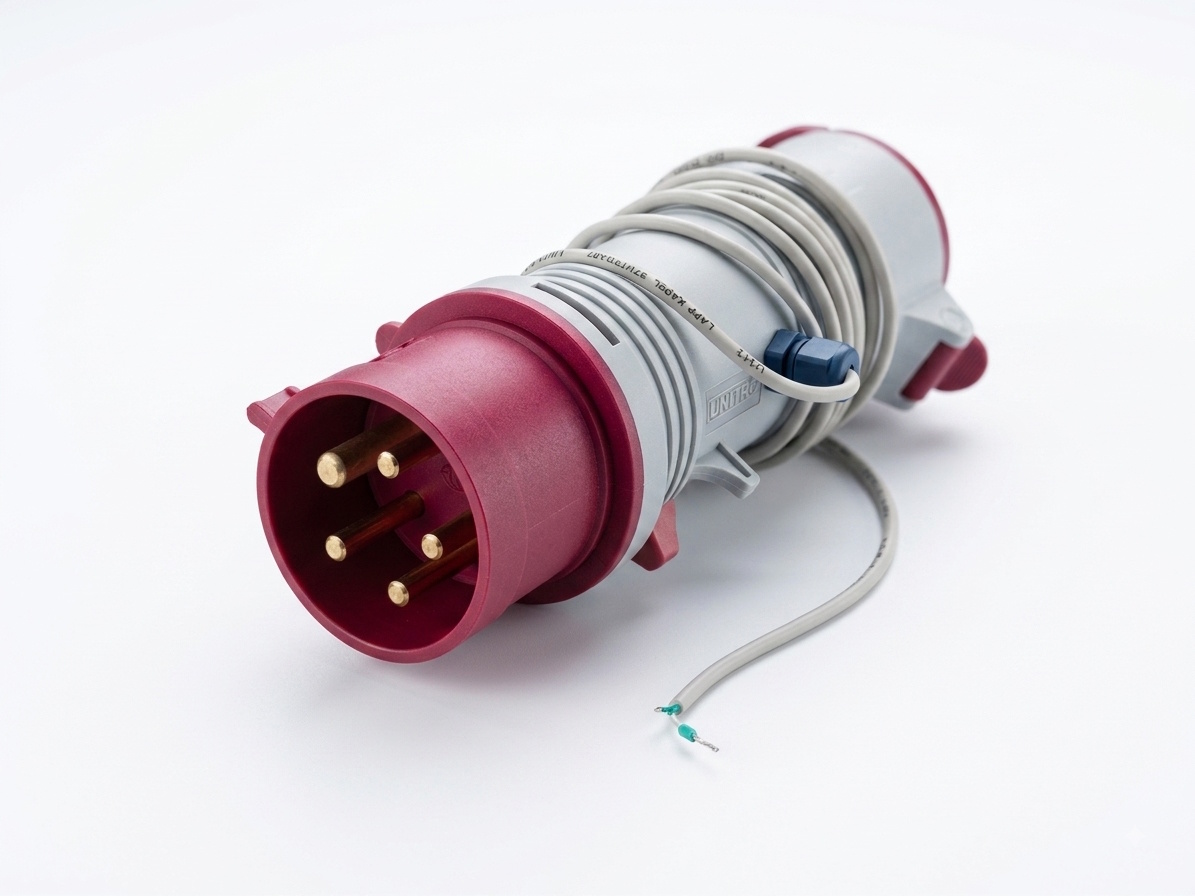

Zdjęcia BIOS-CT-01
Gdzie stosować BIOS-CT-01 i jak go podłączyć?
- monitorowanie rzeczywistego czasu pracy spawarek,
- monitorowanie innych urządzeń trójfazowych, których pracę widać po poborze prądu,
- maszyny bez możliwości lub sensu integracji z ich sterowaniem.

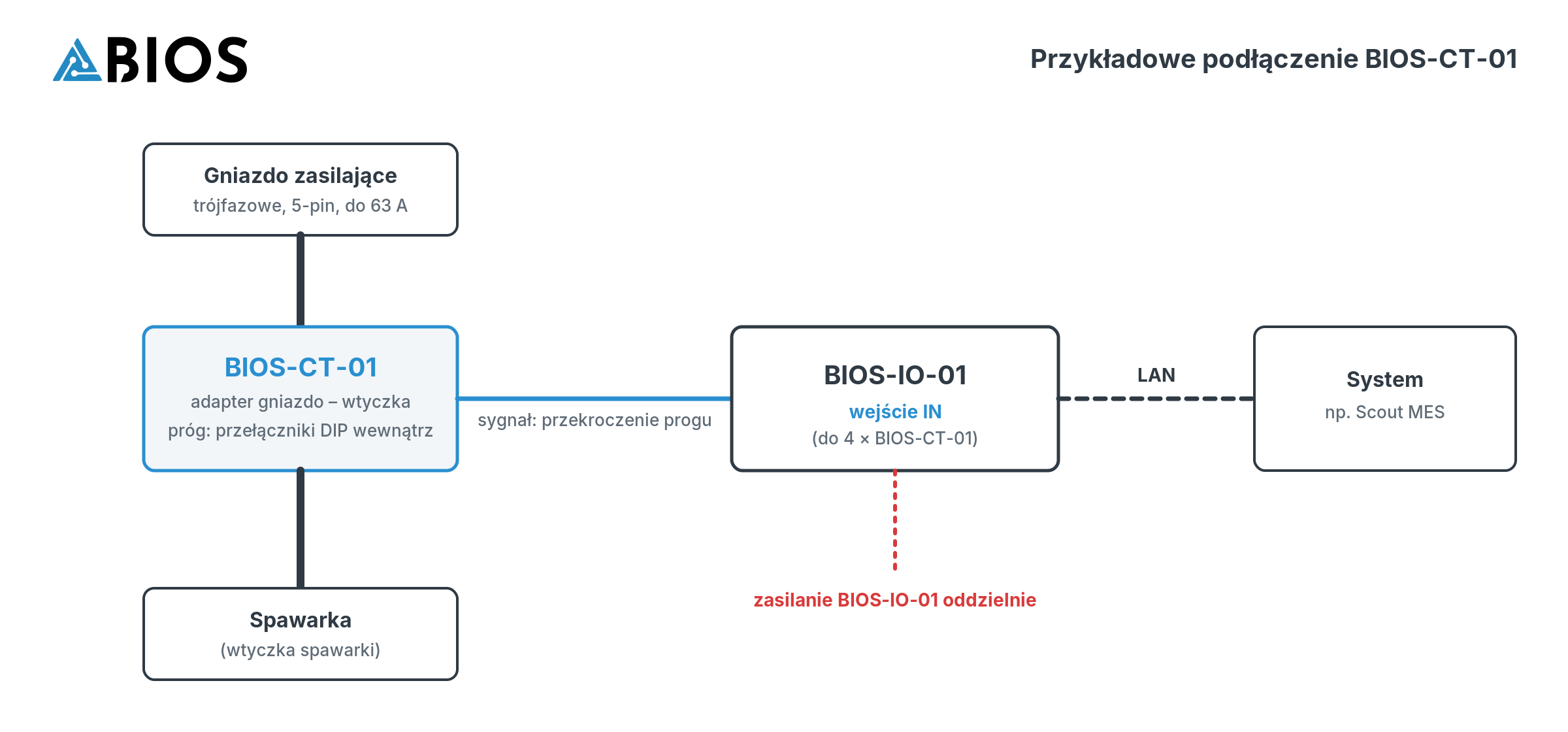

Podłączenie
- Ustaw próg detekcji przełącznikami DIP wewnątrz modułu.
- Wepnij BIOS-CT-01 między gniazdo zasilające a wtyczkę spawarki.
- Podłącz przewód BIOS-CT-01 do wejścia modułu BIOS-IO-01 (do 4 modułów CT-01 na jeden IO-01).
- Wepnij BIOS-IO-01 do sieci LAN – dane trafiają do Scout MES lub innego systemu.
Jak działa BIOS-CT-01?
- Plug & play – moduł wpięty jako adapter między gniazdo a wtyczkę spawarki.
- Detekcja obciążenia – moduł automatycznie wykrywa pobór prądu.
- Próg pracy – przekroczenie progu ustawionego przełącznikami DIP (3,02 / 7,02 / 10,54 / 14,54 A) oznacza faktyczną pracę (łuk), nie stan czuwania.
- Sygnał do BIOS-IO-01 – przekroczenie progu pobudza wejście; moduł koncentrujący zbiera sygnały z maks. 4 modułów CT-01.
- LAN → system – BIOS-IO-01 przesyła dane przez sieć LAN, np. do Scout MES, który rejestruje rzeczywisty czas pracy.
Do pobrania
Najczęstsze pytania o BIOS-CT-01
BIOS-CT-01 to czujnik pracy spawarki: moduł pomiarowy, który po poborze prądu rozpoznaje, kiedy spawarka lub inne urządzenie faktycznie pracuje.
Wystarczy wpiąć BIOS-CT-01 między gniazdo zasilające a wtyczkę spawarki i połączyć go z modułem BIOS-IO-01. System rejestruje wtedy rzeczywisty czas pracy na podstawie poboru prądu, bez ręcznego raportowania.
Nie. Moduł wpina się między gniazdo zasilające a wtyczkę spawarki, bez zmian w sterowaniu, elektronice i oprogramowaniu maszyny.
Przekroczenie progu poboru prądu oznacza faktyczną pracę (łuk elektryczny), a nie sam stan czuwania.
Cztery: 3,02 A, 7,02 A, 10,54 A lub 14,54 A. Próg wybiera się przełącznikami DIP wewnątrz modułu.
Trójfazowe, 5-pinowe, do 63 A. Moduł wpina się jako adapter między gniazdo a wtyczkę urządzenia.
Nie. Moduł można zamontować samodzielnie.
Nie wymaga dodatkowego zasilania.
Z modułem BIOS-IO-01. Przewód CT-01 łączy się z wejściem BIOS-IO-01, który przesyła dane przez sieć LAN. Jeden BIOS-IO-01 obsługuje do 4 modułów BIOS-CT-01.
Tak. Dane z modułu trafiają przez BIOS-IO-01 do systemu Scout MES, który rejestruje rzeczywisty czas pracy spawarek.
Tak, moduł nadaje się też do innych urządzeń trójfazowych, których pracę widać po poborze prądu.
