BIOS-IO-03 – uniwersalny moduł IoT z Ethernet, 8 wyjść przekaźnikowych

Czym jest BIOS-IO-03?

BIOS-IO-03 to uniwersalny moduł wyjść przekaźnikowych z Ethernet: moduł IoT z 8 wyjściami przekaźnikowymi NO do sterowania sygnalizacją i prostymi elementami wykonawczymi w maszynach, urządzeniach, robotach i sterownikach. Komunikuje się przez Ethernet w protokole HTTP z danymi w formacie JSON i montuje się go na szynie DIN 35 mm. Jeśli oprócz sterowania potrzebujesz odczytu sygnałów, wybierz BIOS-IO-02 (4 wejścia + 4 wyjścia) lub BIOS-IO-01 (8 wejść).

Wyjścia przekaźnikowe OUT.1–OUT.8 są niezależne i separowane: każde ma własną parę zacisków COM i NO, styki NO o obciążalności do 2 A i żywotność 5×10⁶ cykli. Każde wyjście może pracować statycznie (załącz/wyłącz) albo w trybie okresowym (cyklicznym), w którym przekaźnik sam załącza się i wyłącza w ustawionych odstępach czasu, np. do migającej sygnalizacji.

Moduł ma dwa wbudowane, izolowane źródła napięcia 24 VDC, wyprowadzone na zaciski AUX1 OUT i AUX2 OUT (24 V / 40 mA każde). W prostych układach sygnalizacji, np. z sygnalizatorami świetlnymi, pozwalają one zrezygnować z zewnętrznego zasilacza. Stan wyjść i urządzenia pokazują kontrolki LED.

Moduł łączy się z siecią LAN przez Ethernet 10/100 Mbit (RJ45) i jest konfigurowany przez przeglądarkę internetową. Inne systemy, np. MES, SCADA lub własna aplikacja, mogą odczytywać stan wyjść przez HTTP JSON API modułu. Moduł zasila się z zacisków POWER INPUT (12–36 VDC, SELV) albo przez Passive PoE w gnieździe RJ45; pobór mocy wynosi maks. 1,5 W przy 24 VDC. Ma wbudowane zabezpieczenia: przed odwrotną polaryzacją zasilania, termiczne i przeciwprzeciążeniowe.

Producent udziela dwuletniej gwarancji na urządzenie oraz zapewnia serwis pogwarancyjny przez okres 10 lat od daty wprowadzenia urządzenia na rynek.

Parametry techniczne BIOS-IO-03

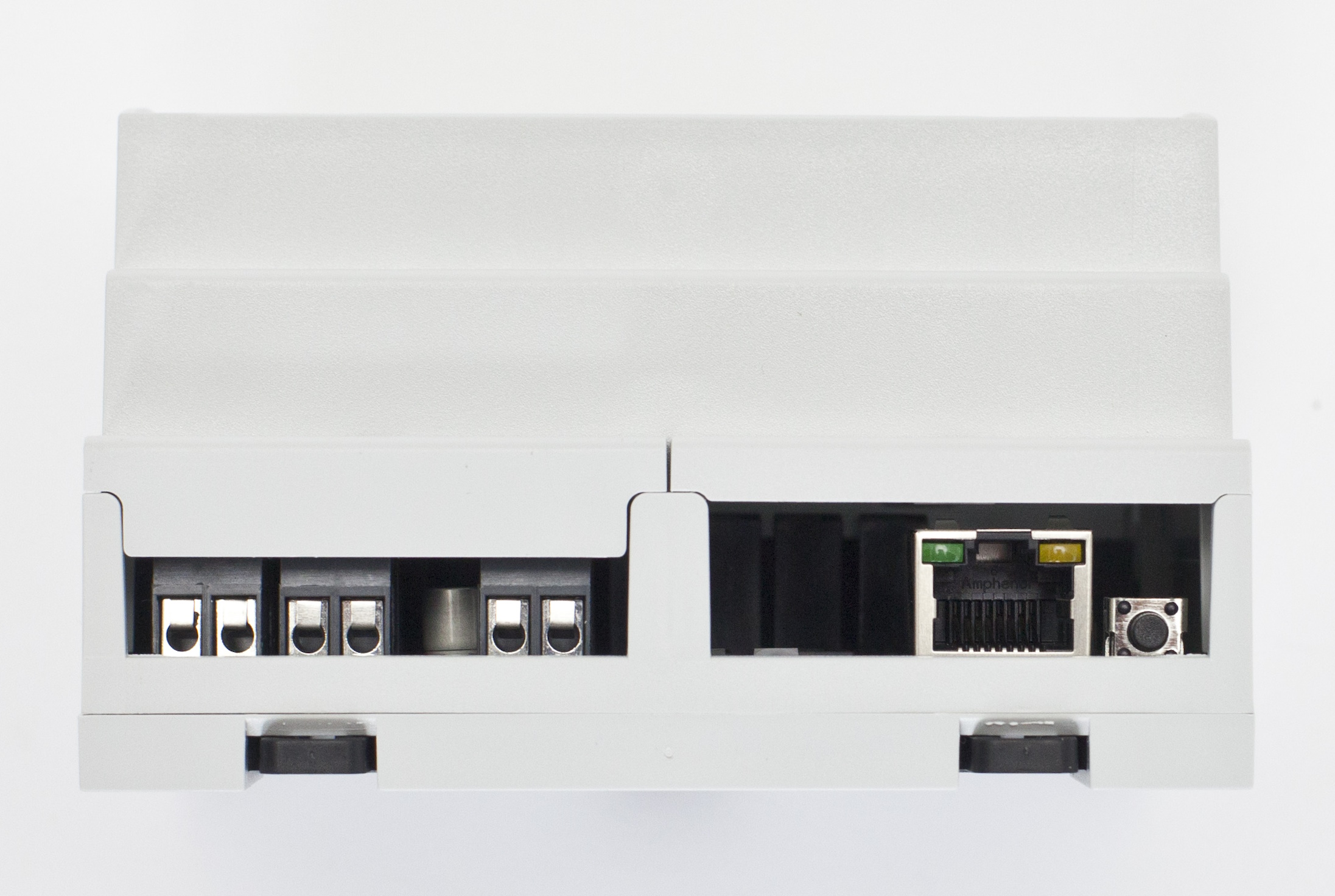

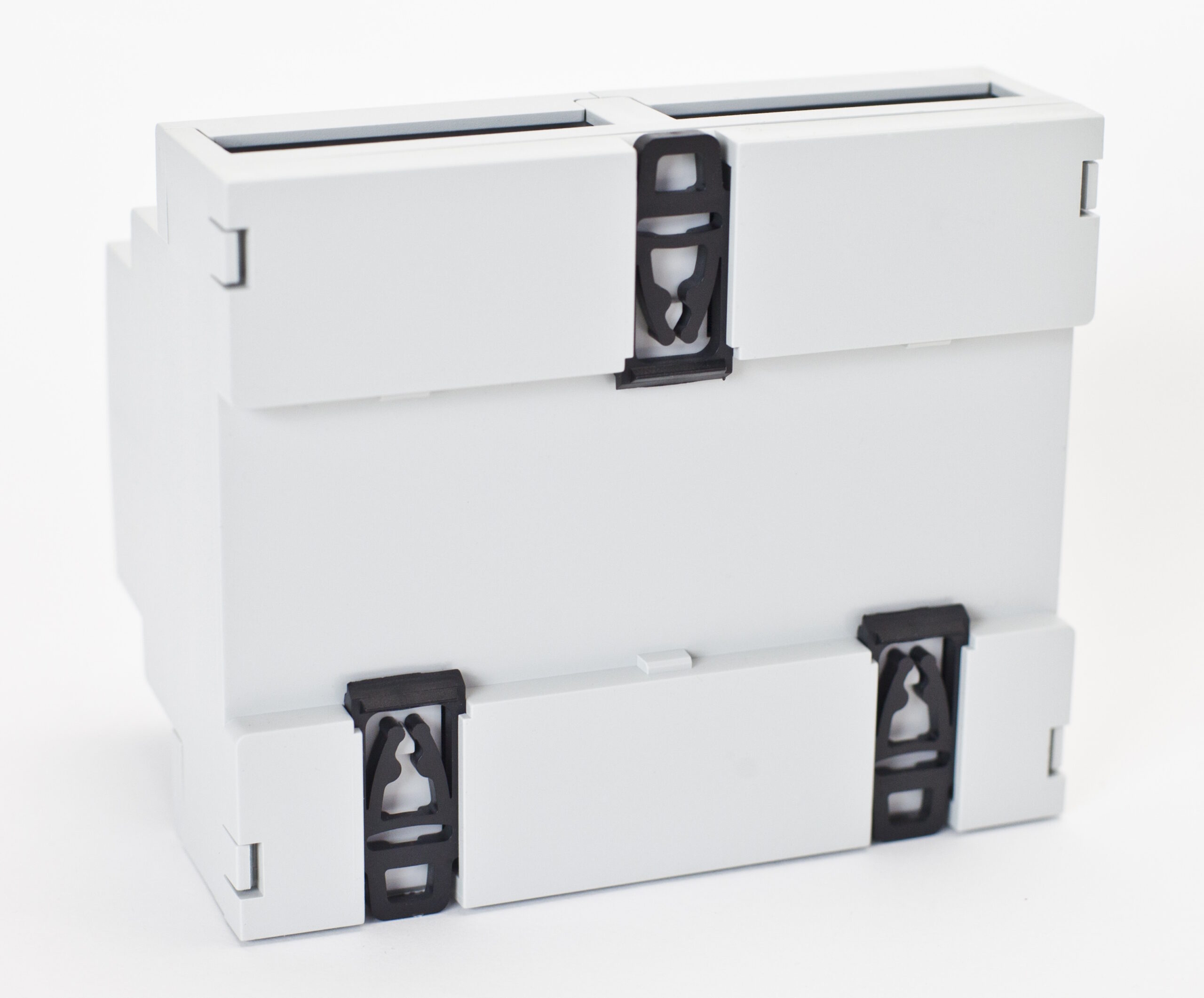

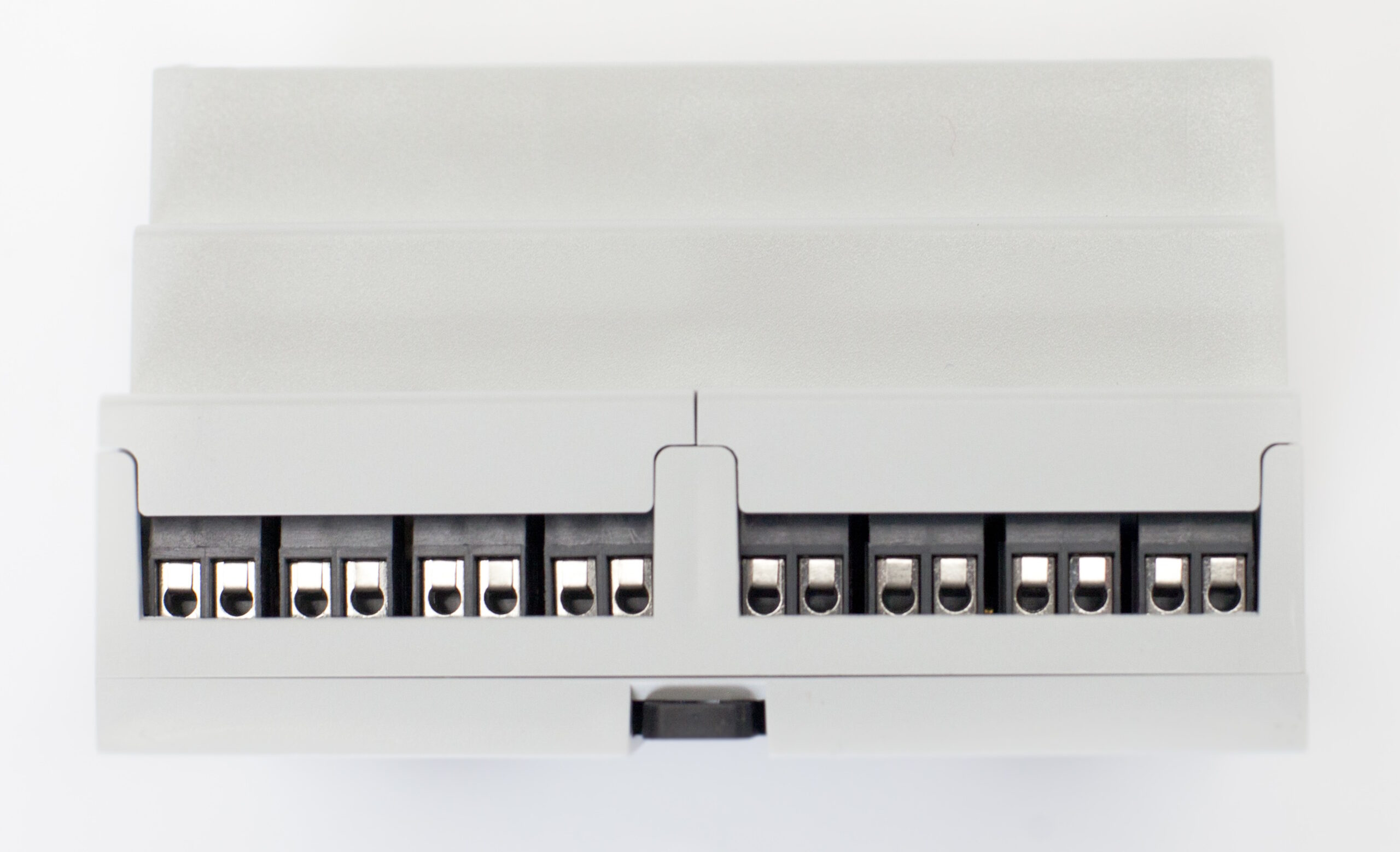

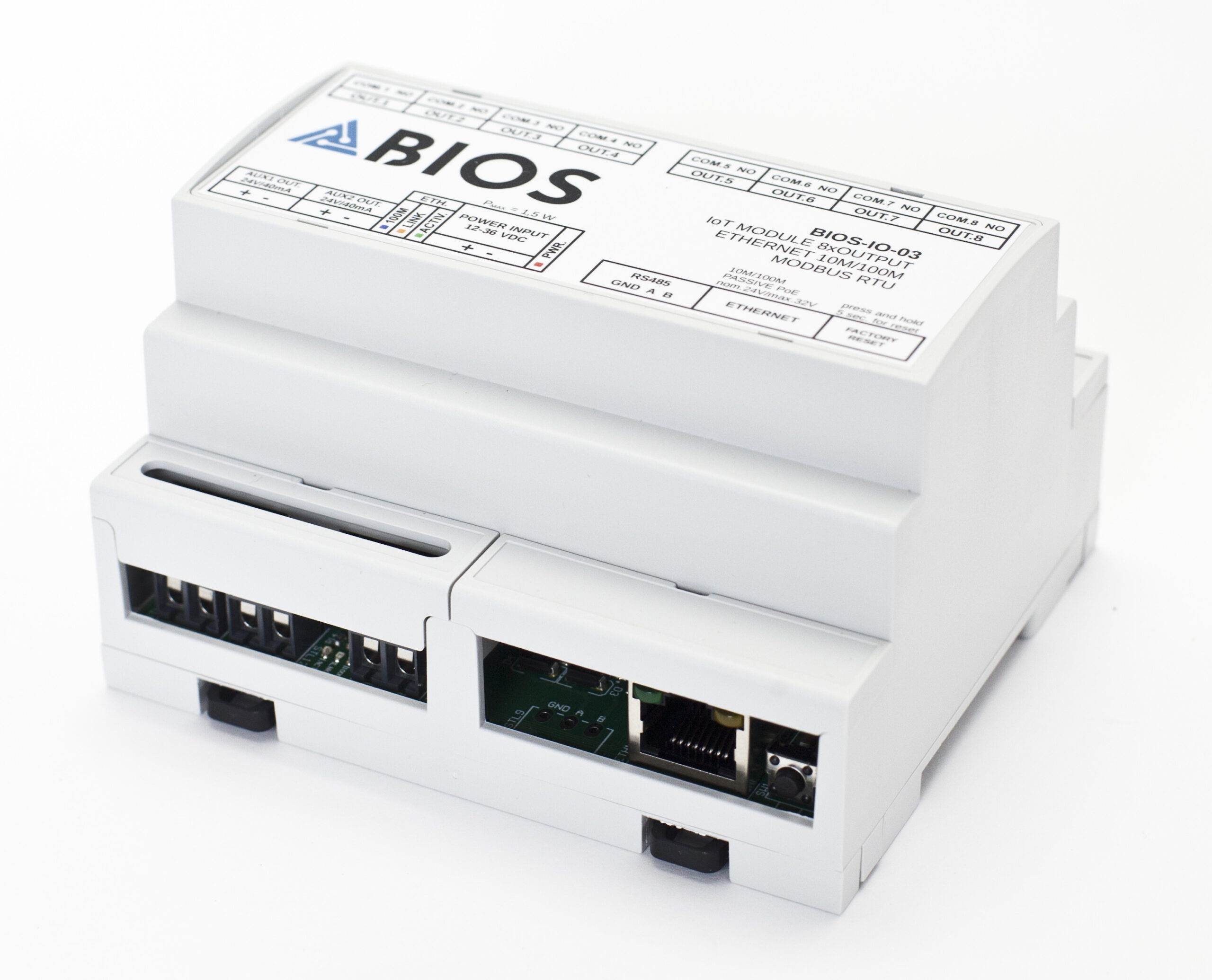

Zdjęcia BIOS-IO-03

Zastosowania

• Sygnalizacja stanów: sterowanie lampami, sygnalizatorami i wieżami sygnalizacyjnymi, także w trybie migającym (okresowym), z zasilaniem z wbudowanych wyjść 24 V.
• Zdalne załączanie urządzeń: proste elementy wykonawcze (aktuatory) sterowane z serwera lub systemu przez LAN.
• Integracja z systemami IT: sterowanie i odczyt stanu wyjść przez HTTP JSON z poziomu systemu MES, SCADA lub własnego oprogramowania.
• Sygnalizacja w Scout MES: wyjścia modułu mogą sygnalizować stany maszyn monitorowanych w systemie Scout MES.
• Odczyt sygnałów: jeśli potrzebujesz też wejść, zobacz BIOS-IO-02 lub BIOS-IO-01.

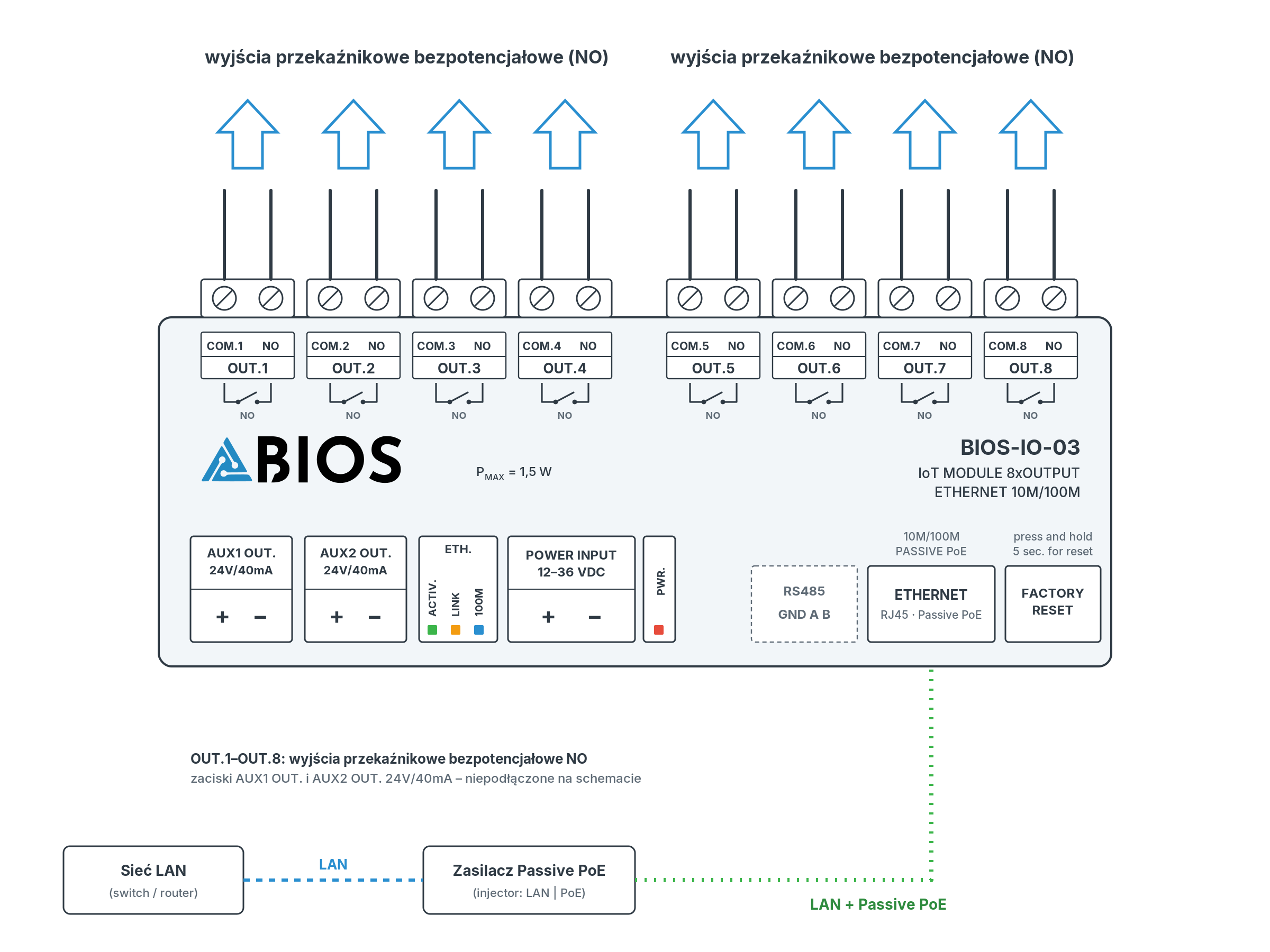

Przykładowe podłączenie

Przykład danych JSON

Aktualny stan wyjść zwraca zapytanie GET /state/get (bez logowania). Odpowiedź to tablica 8 obiektów, po jednym na każde wyjście OUT.1–OUT.8:

• isOn – wyjście jest załączone;
• isActive – chwilowy stan przekaźnika;
• isPeriodMode – tryb okresowy (cykliczny);
• counter – licznik załączeń wyjścia.
• Reguły: gdy isOn = true, w trybie okresowym isActive może być true albo false (przekaźnik cyklicznie się załącza i wyłącza), a bez trybu okresowego isActive jest zawsze true. Gdy isOn = false, isActive jest zawsze false.

[
  { "isActive": true,  "isPeriodMode": true,  "isOn": true,  "counter": 13 },
  { "isActive": false, "isPeriodMode": true,  "isOn": true,  "counter": 12 },
  { "isActive": false, "isPeriodMode": false, "isOn": false, "counter": 8 },
  { "isActive": true,  "isPeriodMode": false, "isOn": true,  "counter": 7 },
  { "isActive": false, "isPeriodMode": true,  "isOn": false, "counter": 16 },
  { "isActive": false, "isPeriodMode": false, "isOn": false, "counter": 16 },
  { "isActive": false, "isPeriodMode": false, "isOn": false, "counter": 8 },
  { "isActive": false, "isPeriodMode": false, "isOn": false, "counter": 14 }
]

Sterowanie wyjściami i konfiguracja trybu okresowego wymagają zalogowania; szczegółów nie publikujemy.

Do pobrania

• Karta katalogowa BIOS-IO-03 (PDF)
• Deklaracja zgodności WE nr 01/2024 – moduły BIOS-IO-01…08 (PDF)
