Moduł IoT · Ethernet · szyna DIN
BIOS-IO-01 – uniwersalny moduł IoT z Ethernet, 8 wejść cyfrowych izolowanych
Odczytuj sygnały cyfrowe z maszyn, urządzeń i sterowników przez sieć LAN – bez programowania, z konfiguracją w przeglądarce i danymi w formacie JSON.
- 8 izolowanych wejść cyfrowych: napięciowe 0–24 V lub zwierne z polaryzacją 24 VDC, wybór dip-switchem dla każdego wejścia
- Liczniki impulsów do 3 kHz na każdym wejściu
- Ethernet 10/100 Mbit, HTTP JSON: konfiguracja w przeglądarce, bez programowania
- Szyna DIN 35 mm, zasilanie 12–36 VDC z zacisków lub Passive PoE przez RJ45
Czym jest BIOS-IO-01?
BIOS-IO-01 to uniwersalny moduł IoT do odczytu sygnałów cyfrowych z maszyn, urządzeń, robotów i sterowników przez sieć Ethernet. Ma 8 izolowanych wejść cyfrowych z separacją galwaniczną i udostępnia ich stan w protokole HTTP w formacie JSON. Montuje się go na szynie DIN 35 mm.
Rodzaj każdego wejścia ustawia się osobno przełącznikiem dip-switch: wejście napięciowe 0–24 V („wet contact”) albo wejście zwierne z wbudowaną polaryzacją 24 VDC („dry contact”), np. do styków bezpotencjałowych i styczników. Wszystkie wejścia są izolowane optoelektronicznie i mogą też pracować jako liczniki impulsów o częstotliwości do 3 kHz. Wejścia są zgrupowane w dwa banki (A i B) po cztery kanały, a każdy kanał ma parę zacisków IN+ i COM.
Moduł łączy się z siecią LAN przez Ethernet 10/100 Mbit (RJ45) i jest konfigurowany przez przeglądarkę internetową: wystarczy wpisać adres IP modułu. W przeglądarce można ustawić m.in. adres IP, DHCP, minimalny czas aktywności i nieaktywności każdego wejścia (fabrycznie 5 ms) oraz odwrócenie stanu wejścia. Stan wejść i urządzenia pokazują kontrolki LED oraz strona www modułu, co ułatwia instalację i ogranicza błędy montażu. Inne systemy, np. MES, SCADA lub własna aplikacja, mogą odczytywać stan wejść przez HTTP JSON API modułu.
Moduł zasila się z zacisków POWER INPUT (12–36 VDC, nominalnie 24 VDC) albo przez Passive PoE w gnieździe RJ45. Ma wbudowane zabezpieczenia: przed odwrotną polaryzacją zasilania, termiczne i przeciwprzeciążeniowe. Producent udziela dwuletniej gwarancji na urządzenie oraz zapewnia serwis pogwarancyjny przez okres 10 lat od daty wprowadzenia urządzenia na rynek.
Parametry techniczne BIOS-IO-01
| Parametr | Wartość |
|---|---|
| Wejścia cyfrowe | 8, izolowane (separacja galwaniczna, optoizolacja) |
| Rodzaj wejść | napięciowe 0–24 V lub zwierne z polaryzacją 24 VDC |
| Wybór rodzaju wejścia | przełączniki dip-switch, osobno dla każdego wejścia |
| Prąd wejścia | typ. 2,0 mA |
| Odporność izolacji | 2000 VDC |
| Wejście impulsowe | tak, maks. 3 kHz |
| Filtrowanie wejść | minimalny czas aktywności / nieaktywności (fabrycznie 5 ms), odwracanie stanu |
| Sygnalizacja | kontrolki LED: stan każdego wejścia, zasilanie, Ethernet (link, transmisja, 100 Mbit) |
| Komunikacja | Ethernet 10/100 Mbit, gniazdo RJ45 |
| Obsługiwane protokoły | DHCP, TCP/IP, UDP, HTTP, JSON |
| Konfiguracja | przeglądarka www |
| Zasilanie | zaciski POWER INPUT: 12–36 VDC (nominalnie 24 VDC); gniazdo RJ45: Passive PoE |
| Pobór mocy | maks. 1,5 W przy 24 VDC |
| Wbudowane zabezpieczenia | przed odwrotną polaryzacją zasilania, termiczne, przeciwprzeciążeniowe |
| Złącza | zaciski śrubowe 0,35–2,5 mm² (AWG 24–14), maks. 0,8 Nm |
| Montaż | szyna DIN 35 mm (PN-EN 60715), dowolna orientacja |
| Obudowa | ABS UL94V-0, jasnoszara, 6×DIN |
| Wymiary | 107 × 90 × 65 mm (6 modułów DIN) |
| Stopień ochrony | IP20 |
| Klasa ochronności | III / SELV |
| Temperatura pracy | −40…+60 °C |
| Temperatura przechowywania | −40…+85 °C |
| Wilgotność | RH < 90 %, bez kondensacji |
| Masa | 160 g |
| Zgodność | Deklaracja zgodności WE nr 01/2024 (moduły BIOS-IO-01…08): EMC 2014/30/UE, RoHS II 2011/65/UE |
| Gwarancja | 2 lata; serwis pogwarancyjny przez 10 lat od daty wprowadzenia urządzenia na rynek |

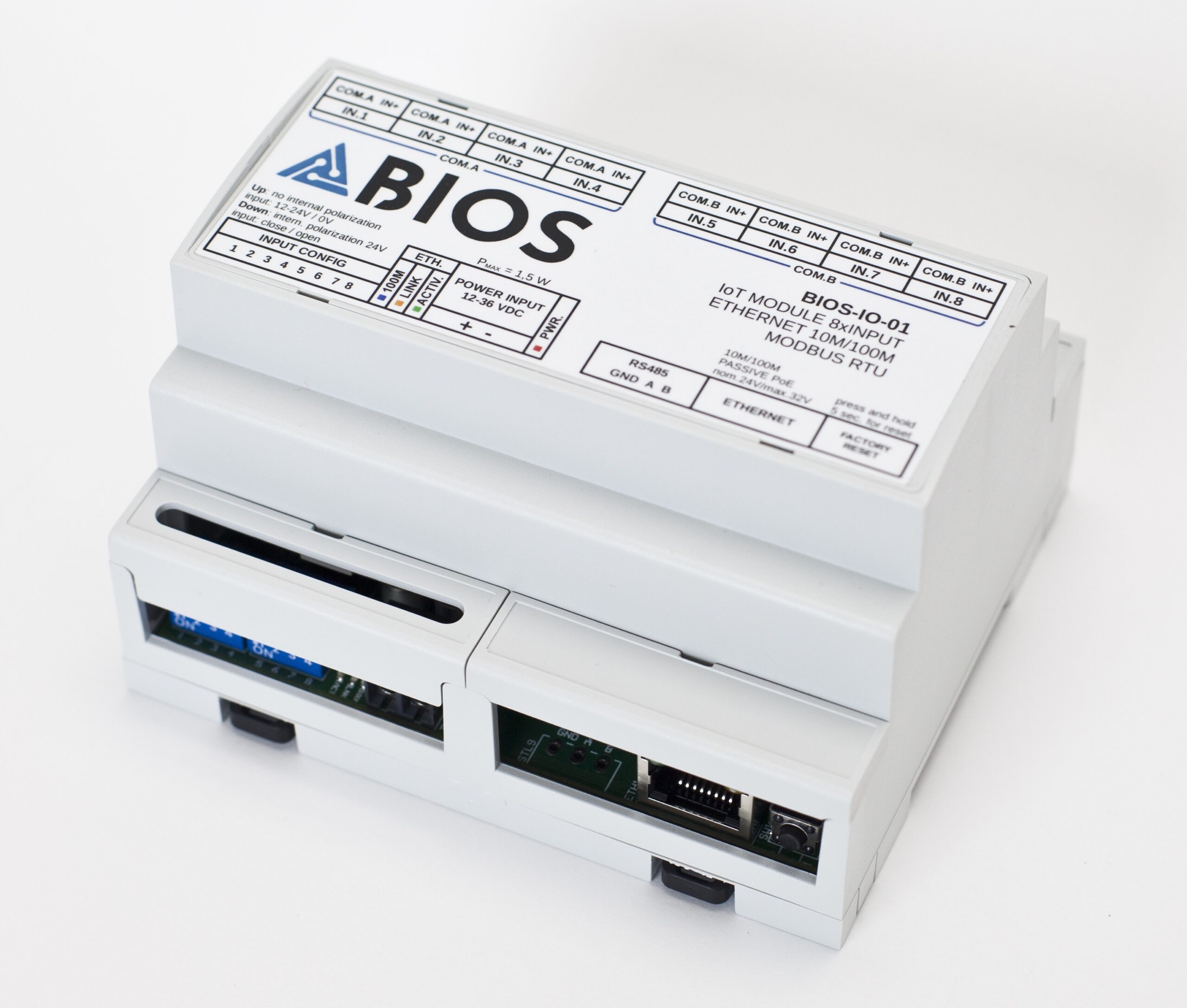

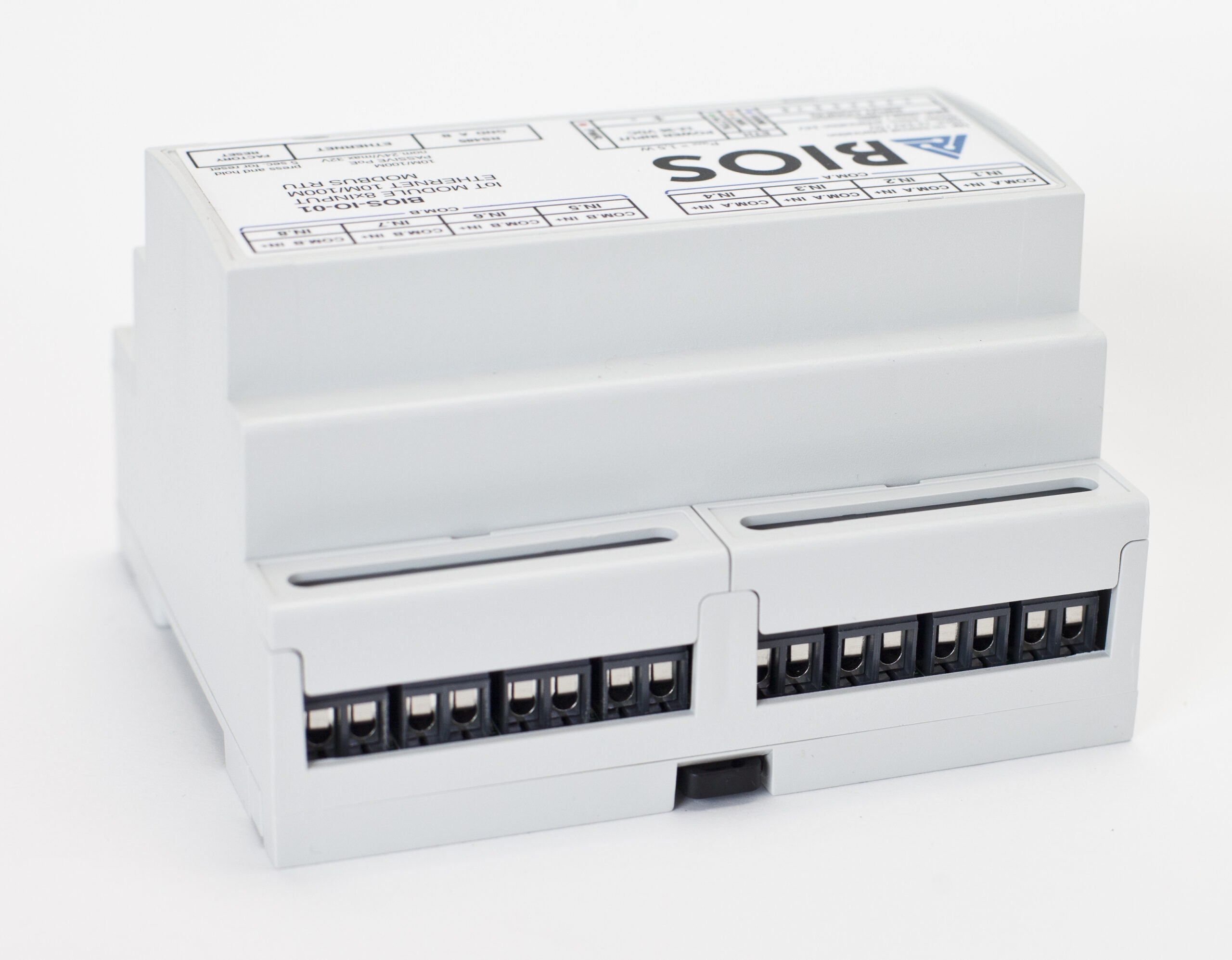

Zdjęcia BIOS-IO-01
Zastosowania
- Monitoring pracy maszyn: odczyt sygnałów pracy, alarmu lub postoju z maszyn i urządzeń, w tym starszych maszyn bez interfejsu sieciowego.
- Styki, styczniki i sygnały napięciowe: wejścia zwierne do styków bezpotencjałowych oraz wejścia napięciowe 0–24 V.
- Zliczanie impulsów: liczniki do 3 kHz, np. do zliczania cykli.
- Integracja z systemami IT: odczyt stanu wejść przez HTTP JSON z poziomu systemu MES, SCADA lub własnego oprogramowania.
- Monitoring maszyn w Scout MES: BIOS-IO-01 pozwala podłączyć do systemu Scout MES maszyny konwencjonalne, z których nie da się pobrać danych bezpośrednio przez LAN.
- Monitoring spawarek z BIOS-CT-01: czujnik detekcji poboru prądu BIOS-CT-01 współpracuje z modułem BIOS-IO-01.

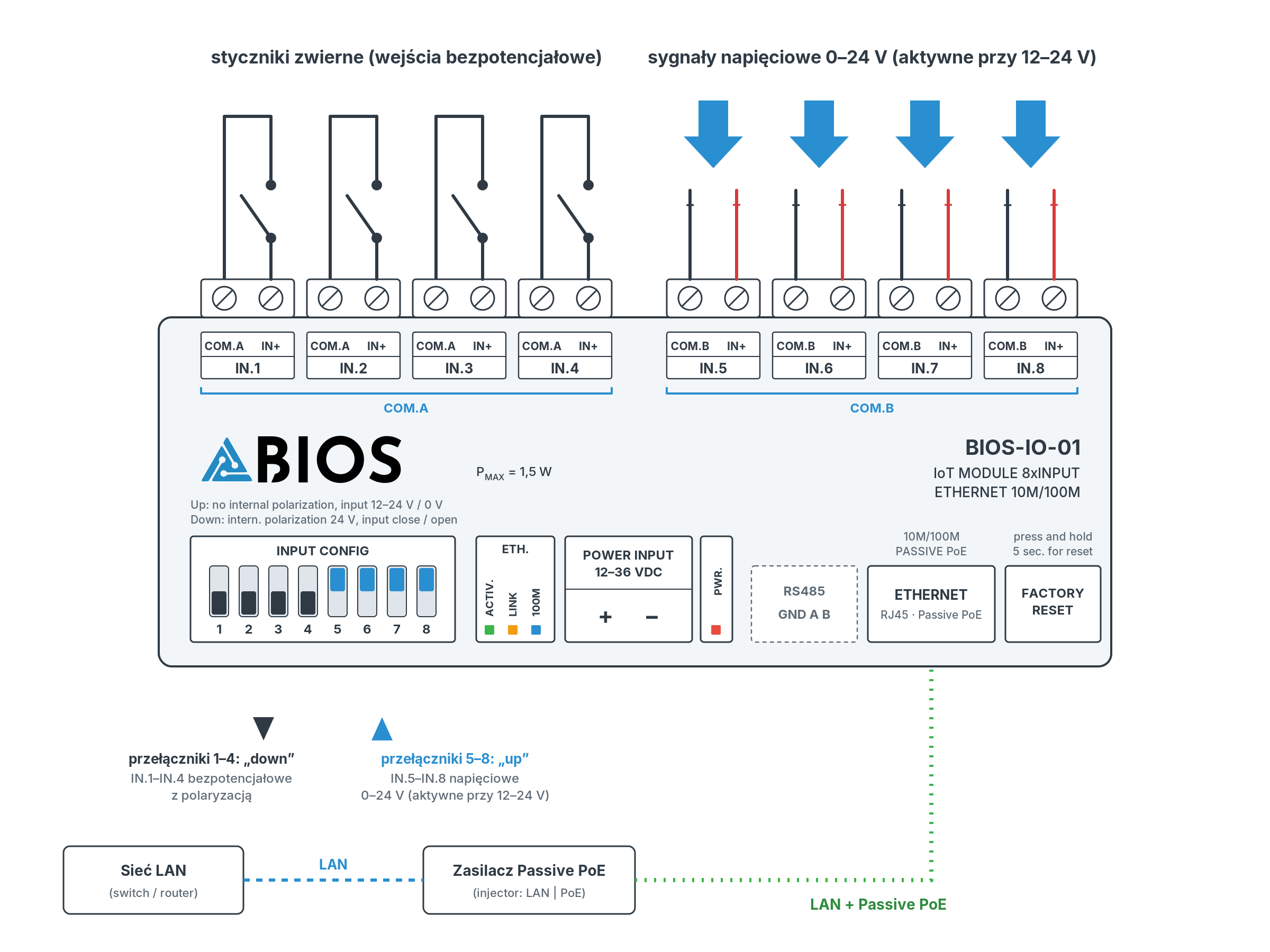

Przykładowe podłączenie wejść
Przykład danych JSON
Aktualny stan wszystkich wejść zwraca zapytanie GET /state/get (bez logowania). Odpowiedź to tablica 8 obiektów, po jednym na każde wejście: isActive oznacza, czy wejście jest aktualnie aktywne, a counter to licznik aktywacji wejścia (zmian ze stanu nieaktywnego na aktywny), który można wyzerować w panelu lub przez API.
[
{ "isActive": true, "counter": 13 },
{ "isActive": false, "counter": 12 },
{ "isActive": false, "counter": 8 },
{ "isActive": true, "counter": 7 },
{ "isActive": false, "counter": 16 },
{ "isActive": false, "counter": 16 },
{ "isActive": false, "counter": 8 },
{ "isActive": false, "counter": 14 }
]Najczęstsze pytania o BIOS-IO-01
BIOS-IO-01 to moduł IoT na szynę DIN z 8 izolowanymi wejściami cyfrowymi, który przesyła stan wejść przez Ethernet w formacie HTTP JSON. Służy do odczytu sygnałów z maszyn, urządzeń, robotów i sterowników.
Nie. Moduł konfiguruje się w przeglądarce internetowej po wpisaniu jego adresu IP, a dane odczytuje się przez HTTP w formacie JSON.
Każde wejście może pracować jako wejście napięciowe 0–24 V („wet contact”) albo jako wejście zwierne z wbudowaną polaryzacją 24 VDC („dry contact”), np. dla styków bezpotencjałowych i styczników. Tryb ustawia się osobno dla każdego wejścia przełącznikiem dip-switch.
Tak. Każde wejście ma licznik i obsługuje impulsy o częstotliwości do 3 kHz.
Przez HTTP JSON API modułu. Zapytanie GET /state/get zwraca dla każdego z 8 wejść jego aktualny stan (isActive) i licznik aktywacji (counter), który można wyzerować w panelu lub przez API.
Z zacisków POWER INPUT napięciem 12–36 VDC (nominalnie 24 VDC) albo przez Passive PoE w gnieździe RJ45, tym samym kablem, którym przesyłane są dane. Pobór mocy wynosi maks. 1,5 W przy 24 VDC.
Na szynie DIN 35 mm, w dowolnej orientacji. Obudowa ma wymiary 107 × 90 × 65 mm i zajmuje 6 modułów DIN, a przewody podłącza się do zacisków śrubowych.
Fabrycznie moduł ma statyczny adres IP 192.168.31.4 (maska 255.255.255.0, DHCP wyłączone). Aby przywrócić ustawienia fabryczne, przytrzymaj przez 5 sekund przycisk „Factory reset” obok złącza Ethernet i puść go.
Tak. Scout MES korzysta z modułów BIOS-IO-01 do monitorowania maszyn konwencjonalnych, z których nie da się pobrać danych bezpośrednio przez sieć LAN.
W temperaturze od −40 do +60 °C i przy wilgotności poniżej 90 % RH bez kondensacji. Obudowa ma stopień ochrony IP20, więc moduł montuje się w szafie sterowniczej.
Tak. Moduł jest objęty Deklaracją zgodności WE nr 01/2024 (dyrektywy EMC 2014/30/UE i RoHS II 2011/65/UE).
Producent udziela dwuletniej gwarancji na urządzenie oraz zapewnia serwis pogwarancyjny przez okres 10 lat od daty wprowadzenia urządzenia na rynek. Gwarancja obejmuje wszystkie wady materiałowe i produkcyjne.
