Bramka IoT · GSM/LTE · Modbus RTU · szyna DIN
BIOS-GSM-01 – bramka Modbus GSM/LTE: dane z Modbus RTU przez MQTT do Microsoft Azure IoT Hub
Zbieraj dane z urządzeń Modbus RTU tam, gdzie nie ma sieci LAN, i przesyłaj je przez sieć komórkową do chmury Microsoft Azure.
- Modbus RTU master (RS485): pełna obsługa Modbus RTU – odczyt i zapis, konfigurowalne parametry transmisji
- Modem LTE Cat4 / 3G / 2G: karta microSIM, obsługa prywatnego APN, złącze SMA, antena w zestawie
- MQTT (SSL) do Microsoft Azure IoT Hub: natywna integracja z chmurą
- 1 wejście cyfrowe izolowane + 1 wyjście przekaźnikowe NO 2 A, szyna DIN 35 mm
Czym jest bramka Modbus GSM/LTE BIOS-GSM-01?
BIOS-GSM-01 to bramka Modbus GSM/LTE na szynę DIN: uniwersalny moduł IoT z modemem GSM/LTE, który pełni rolę bramki (gateway) między magistralą Modbus RTU a siecią komórkową i przesyła dane jako bramka Modbus RTU → MQTT do Microsoft Azure IoT Hub. Moduł pracuje jako master Modbus RTU na magistrali RS485 i obsługuje pełny Modbus RTU – odczyt i zapis rejestrów urządzeń slave, np. liczników, falowników i sterowników. Parametry transmisji RS485 są konfigurowalne, ze standardowymi prędkościami (np. 9600, 38400, 115200 bit/s). Montuje się go na szynie DIN 35 mm.
Dane z urządzeń moduł przesyła przez sieć komórkową LTE Cat4, UMTS/HSPA lub GSM/GPRS/EDGE protokołem MQTT z szyfrowaniem SSL do Microsoft Azure IoT Hub. Obsługuje kartę microSIM i prywatny APN, a antena (w zestawie) podłącza się do złącza SMA. Dzięki temu dane z maszyn i instalacji docierają do chmury także tam, gdzie nie ma sieci LAN. Moduł jest sercem gotowego Systemu IoT BIOS – od urządzeń Modbus RTU, przez chmurę Azure, po wizualizację www.
Moduł ma też podstawowy zestaw I/O: 1 izolowane wejście cyfrowe (napięciowe 0–24 V lub zwierne z polaryzacją 24 VDC, wybór dip-switchem, impulsy do 3 kHz) i 1 separowane wyjście przekaźnikowe NO o obciążalności do 2 A, pracujące statycznie (ON/OFF) lub impulsowo.
Moduł konfiguruje się lokalnie przez złącze microUSB (np. karta SIM i APN) oraz zdalnie przez chmurę (ustawienia funkcjonalne, np. adresy Modbus do odczytu).
Zasila się go z zacisków POWER INPUT (SELV 12–28 VDC); pobór mocy wynosi maks. 2,5 W. Ma wbudowane zabezpieczenia termiczne i przeciwprzeciążeniowe.
Usługę Microsoft Azure IoT Hub możemy zapewnić my albo może to być chmura klienta lub partnera – ustalamy to przy wdrożeniu. Przy uruchomieniu i konfiguracji bramki dajemy pełne wsparcie.
Parametry techniczne BIOS-GSM-01
| Parametr | Wartość |
|---|---|
| Rola | bramka (gateway) Modbus RTU ↔ GSM/LTE, Modbus RTU master |
| Interfejs obiektowy | Modbus RTU (odczyt i zapis), RS485 (zaciski GND, A, B) |
| Parametry RS485 | konfigurowalne, standardowe prędkości (np. 9600, 38400, 115200 bit/s) |
| Modem | LTE Cat4, UMTS/HSPA, GSM/GPRS/EDGE (4G/3G/2G) |
| Pasma | LTE-FDD: B1/3/5/7/8/20/28; LTE-TDD: B38/40/41; WCDMA: B1/5/8; GSM: B3/8 |
| Transmisja do chmury | MQTT (SSL) do Microsoft Azure IoT Hub, prywatny APN |
| Obsługiwane protokoły | Modbus RTU, TCP, UDP, PPP, NTP, NITZ, FTP, HTTP, PING, CMUX, HTTPS, FTPS, SSL, MQTT, MMS, SMTP, SMTPS |
| Karta SIM | microSIM |
| Złącze anteny zewnętrznej | 1 × SMA żeńskie, antena w zestawie |
| Wejście cyfrowe | 1, izolowane: napięciowe 0–24 V lub zwierne z polaryzacją 24 VDC, wybór dip-switchem, impulsy maks. 3 kHz |
| Wyjście przekaźnikowe | 1, separowane, NO, maks. 2 A, żywotność 5×10⁶ cykli, statyczne ON/OFF lub impulsowe |
| Wyjście pomocnicze AUX OUT | 24 V / 40 mA |
| Konfiguracja | TAK, lokalnie przez microUSB oraz zdalnie przez chmurę |
| Zasilanie | zaciski POWER INPUT: SELV 12–28 VDC |
| Pobór mocy | maks. 2,5 W |
| Wbudowane zabezpieczenia | termiczne, przeciwprzeciążeniowe |
| Złącza | zaciski śrubowe 0,35–2,5 mm² (AWG 24–14), maks. 0,8 Nm |
| Montaż | szyna DIN 35 mm, dowolna orientacja |
| Obudowa | ABS UL94V-0, jasnoszara, 6×DIN |
| Wymiary | 107 × 90 × 65 mm |
| Stopień ochrony | IP20 |
| Klasa ochronności | III / SELV |
| Temperatura pracy | −35…+60 °C |
| Temperatura przechowywania | −40…+85 °C |
| Wilgotność | RH < 90 %, bez kondensacji |
| Masa | 160 g |

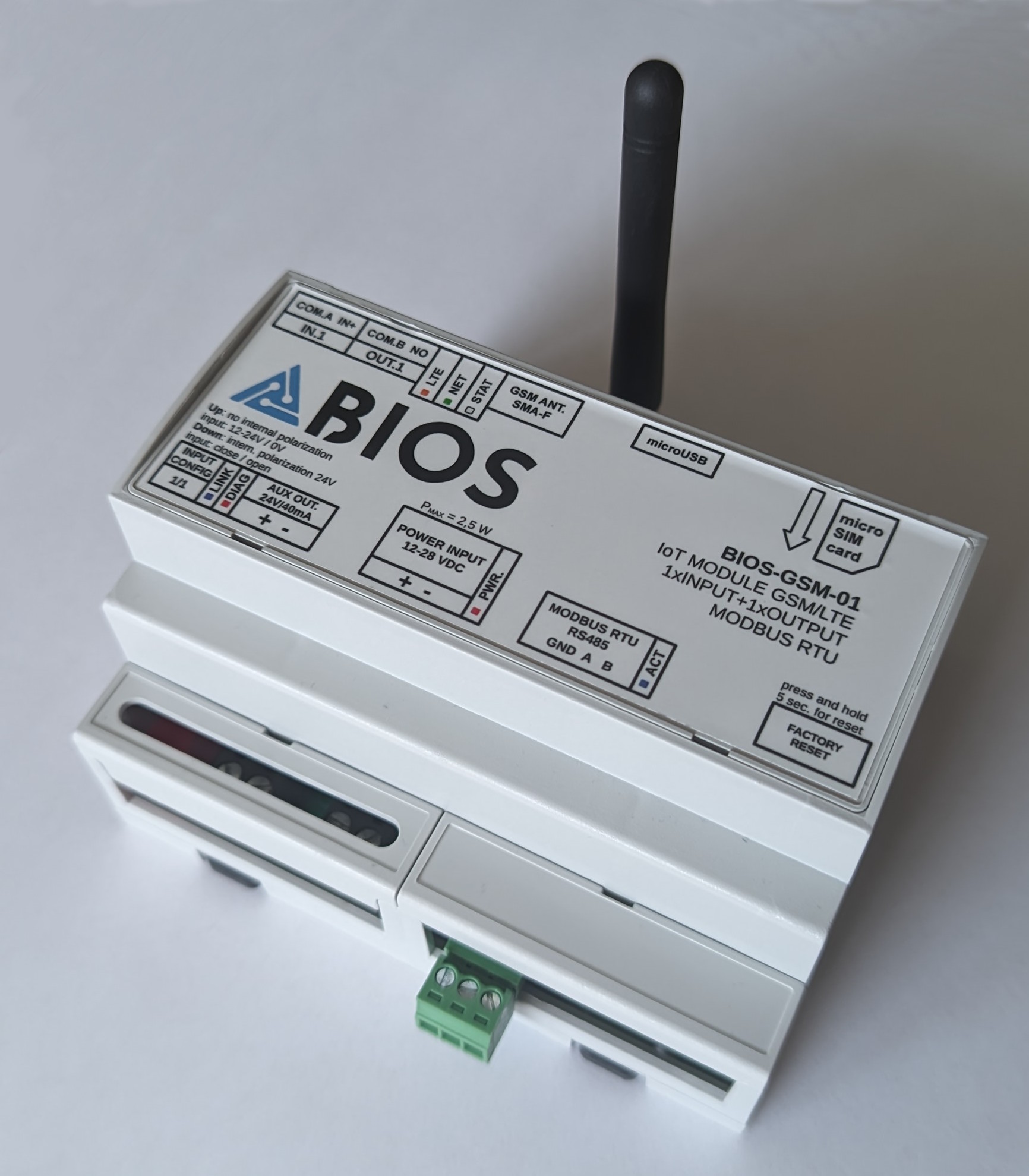

Zdjęcia BIOS-GSM-01
Zastosowania
- Telemetria bez sieci LAN: zbieranie danych z urządzeń Modbus RTU (liczniki, falowniki, sterowniki) w miejscach bez infrastruktury sieciowej; bramka obsługuje odczyt i zapis Modbus RTU.
- Dane w chmurze Microsoft Azure: przesyłanie danych z urządzeń przez MQTT (SSL) do Azure IoT Hub, z prywatnym APN.
- Proste sygnały i sterowanie na miejscu: wejście cyfrowe do odczytu sygnału lub zliczania impulsów i wyjście przekaźnikowe do sterowania, np. sygnalizacją.
- Sieć LAN dostępna? Zobacz moduły BIOS-IO-01, BIOS-IO-02 i BIOS-IO-03 z HTTP JSON.

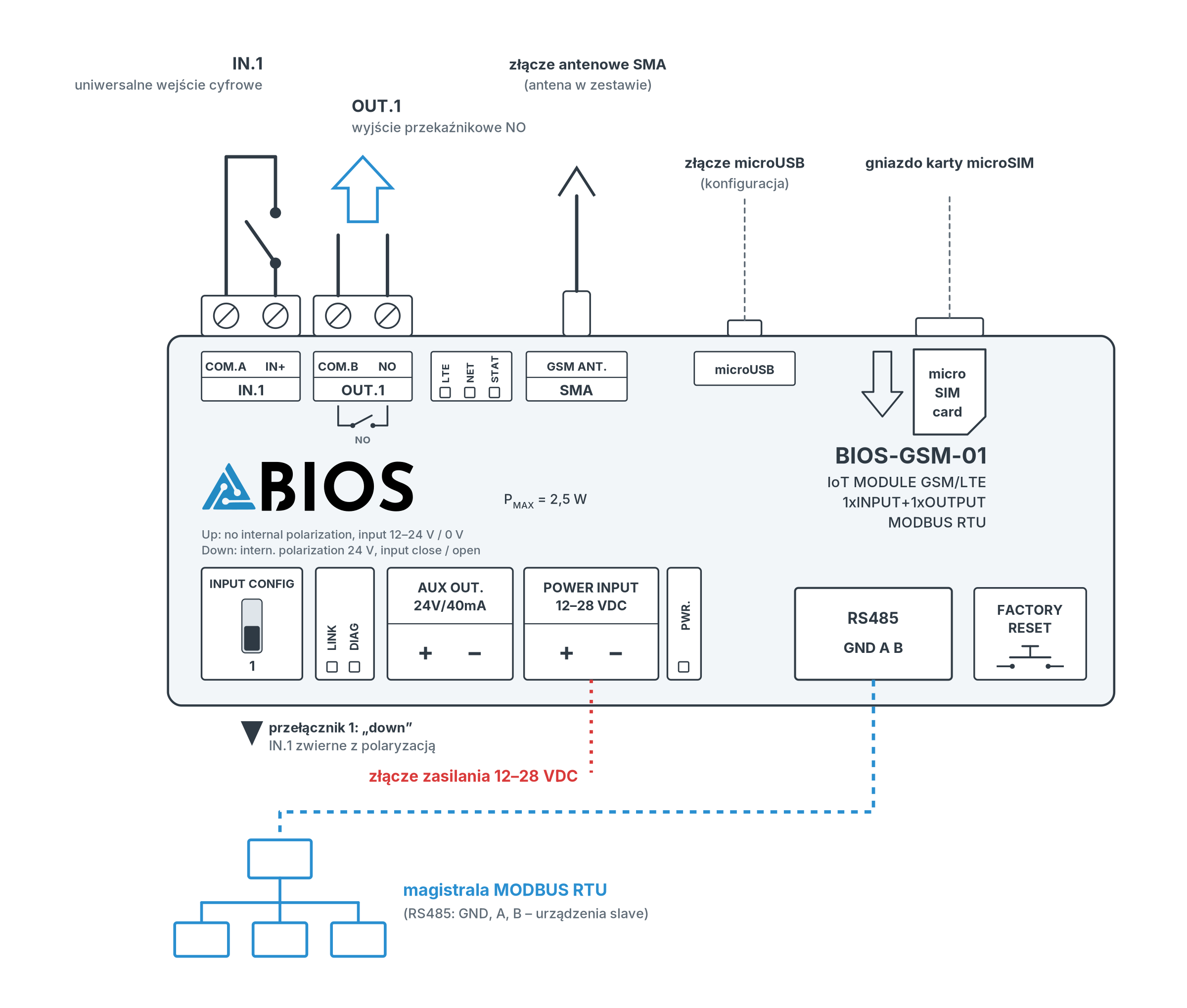

Przykładowe podłączenie
Jak działa bramka Modbus GSM/LTE BIOS-GSM-01?
Dane przechodzą od urządzenia do chmury w kilku krokach:
- Urządzenie Modbus RTU: licznik, falownik lub sterownik pracuje jako slave na magistrali RS485.
- Magistrala RS485: łączy urządzenia z zaciskami RS485 (GND, A, B) modułu.
- BIOS-GSM-01: jako master Modbus RTU odpytuje urządzenia i obsługuje pełny Modbus RTU – odczyt i zapis rejestrów.
- Sieć komórkowa LTE/3G/2G: moduł przesyła dane przez sieć komórkową.
- MQTT z SSL: dane trafiają do chmury protokołem MQTT z szyfrowaniem SSL.
- Microsoft Azure IoT Hub: dane trafiają do usługi Azure IoT Hub – zapewnianej przez nas albo przez klienta lub partnera, zależnie od ustaleń przy wdrożeniu.
Tak działa bramka Modbus GSM/LTE: urządzenia i chmura nie potrzebują sieci LAN w miejscu instalacji. Przy uruchomieniu i konfiguracji bramki dajemy pełne wsparcie.
Do pobrania
Najczęstsze pytania o BIOS-GSM-01
BIOS-GSM-01 to bramka Modbus GSM/LTE na szynę DIN, która obsługuje odczyt i zapis Modbus RTU przez RS485 i przesyła dane z urządzeń przez sieć komórkową LTE/3G/2G protokołem MQTT (SSL) do Microsoft Azure IoT Hub.
Z urządzeniami slave Modbus RTU na magistrali RS485, np. licznikami, falownikami i sterownikami. Moduł pracuje jako master i obsługuje odczyt i zapis Modbus RTU. Parametry RS485 są konfigurowalne (standardowe prędkości, np. 9600, 38400, 115200 bit/s).
LTE Cat4 (LTE-FDD B1/3/5/7/8/20/28, LTE-TDD B38/40/41), UMTS/HSPA (WCDMA B1/5/8) oraz GSM/GPRS/EDGE (GSM B3/8). Moduł korzysta z karty microSIM i obsługuje prywatny APN.
Przy uruchomieniu i konfiguracji modułu dajemy pełne wsparcie. Usługę Microsoft Azure IoT Hub możemy zapewnić my albo może to być chmura klienta lub partnera – ustalamy to przy wdrożeniu. Ustawienia funkcjonalne, np. adresy Modbus do odczytu, można zmieniać zdalnie przez chmurę.
Wejście cyfrowe (napięciowe 0–24 V lub zwierne z polaryzacją 24 VDC, impulsy do 3 kHz) pozwala odczytać dodatkowy sygnał, a wyjście przekaźnikowe NO (maks. 2 A) – sterować np. sygnalizacją lub prostym elementem wykonawczym.
Z zacisków POWER INPUT napięciem stałym SELV 12–28 VDC. Pobór mocy wynosi maks. 2,5 W.
Na szynie DIN 35 mm, w dowolnej orientacji. Obudowa ma wymiary 107 × 90 × 65 mm i zajmuje 6 modułów DIN. Antena jest w zestawie i podłącza się ją do złącza SMA.
W temperaturze od −35 do +60 °C i przy wilgotności poniżej 90 % RH bez kondensacji. Obudowa ma stopień ochrony IP20, więc moduł montuje się w szafie sterowniczej.
Nie potrzebuje sieci LAN. Moduł łączy się z chmurą przez sieć komórkową LTE/3G/2G, z kartą microSIM, także przez prywatny APN.
Tak. Moduł wysyła dane protokołem MQTT z szyfrowaniem SSL do Microsoft Azure IoT Hub.
Moduły BIOS-IO (IO-01, IO-02, IO-03) pracują w sieci LAN i udostępniają stan wejść i wyjść przez HTTP JSON. BIOS-GSM-01 to bramka Modbus RTU: zbiera dane z urządzeń na magistrali RS485 i wysyła je przez sieć komórkową protokołem MQTT do Azure IoT Hub. Ma tylko 1 wejście i 1 wyjście.
BIOS-GSM-01 wybierz, gdy chcesz zbierać dane z urządzeń Modbus RTU (np. liczników, falowników, sterowników) w miejscu bez sieci LAN i przesyłać je do Microsoft Azure. Moduł BIOS-IO wybierz, gdy w zakładzie jest sieć LAN, a potrzebujesz odczytu sygnałów cyfrowych lub sterowania przekaźnikami przez HTTP JSON.
Tak. Bramka pracuje jako master Modbus RTU i obsługuje pełny Modbus RTU – odczyt i zapis rejestrów urządzeń slave na magistrali RS485.
Nie. Usługę Microsoft Azure IoT Hub możemy zapewnić my, ale może to być też chmura Azure klienta lub partnera – ustalamy to przy wdrożeniu. Przy uruchomieniu bramki dajemy pełne wsparcie.
