BIOS-UX-02 – przyciski ANDON na LAN: pulpit operatora z 4 podświetlanymi przyciskami

Czym jest pulpit z przyciskami ANDON BIOS-UX-02?

BIOS-UX-02 to pulpit z przyciskami ANDON na LAN: skrzynka z czterema podświetlanymi przyciskami, przez którą pracownik zgłasza z hali produkcyjnej np. potrzebę materiału, wezwanie utrzymania ruchu, kontrolę jakości lub awarię. Zgłoszenie trafia przez sieć LAN do serwera, który może zdalnie włączać, wyłączać lub ustawiać miganie podświetlenia przycisków, więc operator widzi, że zgłoszenie zostało przyjęte lub obsłużone.

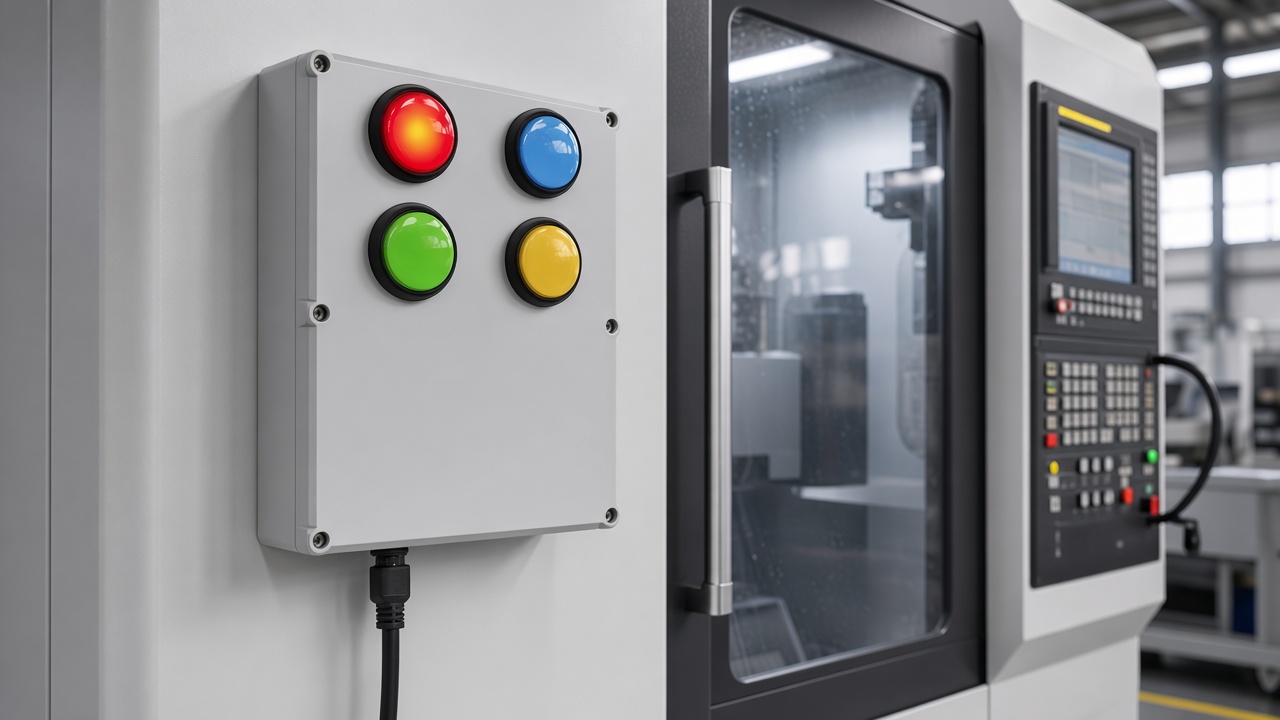

Przyciski mają średnicę 44 mm i są ułożone w dwóch rzędach w górnej części skrzynki. Przyciski mają stałe kolory: czerwony, niebieski, zielony i żółty, a znaczenie każdego z nich (np. jakie zgłoszenie wysyła) ustalamy z klientem. Skrzynka ma stopień ochrony IP65, montuje się ją pionowo, a przewody wychodzą od dołu.

BIOS-UX-02 zbiera informacje od operatorów na hali produkcyjnej dla systemu Scout MES: operator przyciskiem zgłasza np. przyczynę postoju, wezwanie lub zakończenie zadania. To alternatywa dla tabletów przy stanowiskach – tam, gdzie tablet się nie sprawdza, a fizyczny przycisk jest prostszy i trwalszy.

Pulpit komunikuje się przez Ethernet 10/100 Mbit w protokole HTTP z danymi w formacie JSON i jest konfigurowany przez przeglądarkę internetową. Zgłoszenia może odbierać Scout MES, własny serwer, inny system MES lub SCADA. Pulpit zasila się napięciem 12–36 VDC (SELV) albo przez Passive PoE w gnieździe RJ45 – tak samo jak osobny moduł BIOS-IO-02; pobór mocy wynosi maks. 1,5 W przy 24 VDC. Ma wbudowane zabezpieczenia: przed odwrotną polaryzacją zasilania, termiczne i przeciwprzeciążeniowe.

Producent udziela dwuletniej gwarancji na urządzenie oraz zapewnia serwis pogwarancyjny przez okres 10 lat od daty wprowadzenia urządzenia na rynek.

Parametry techniczne BIOS-UX-02

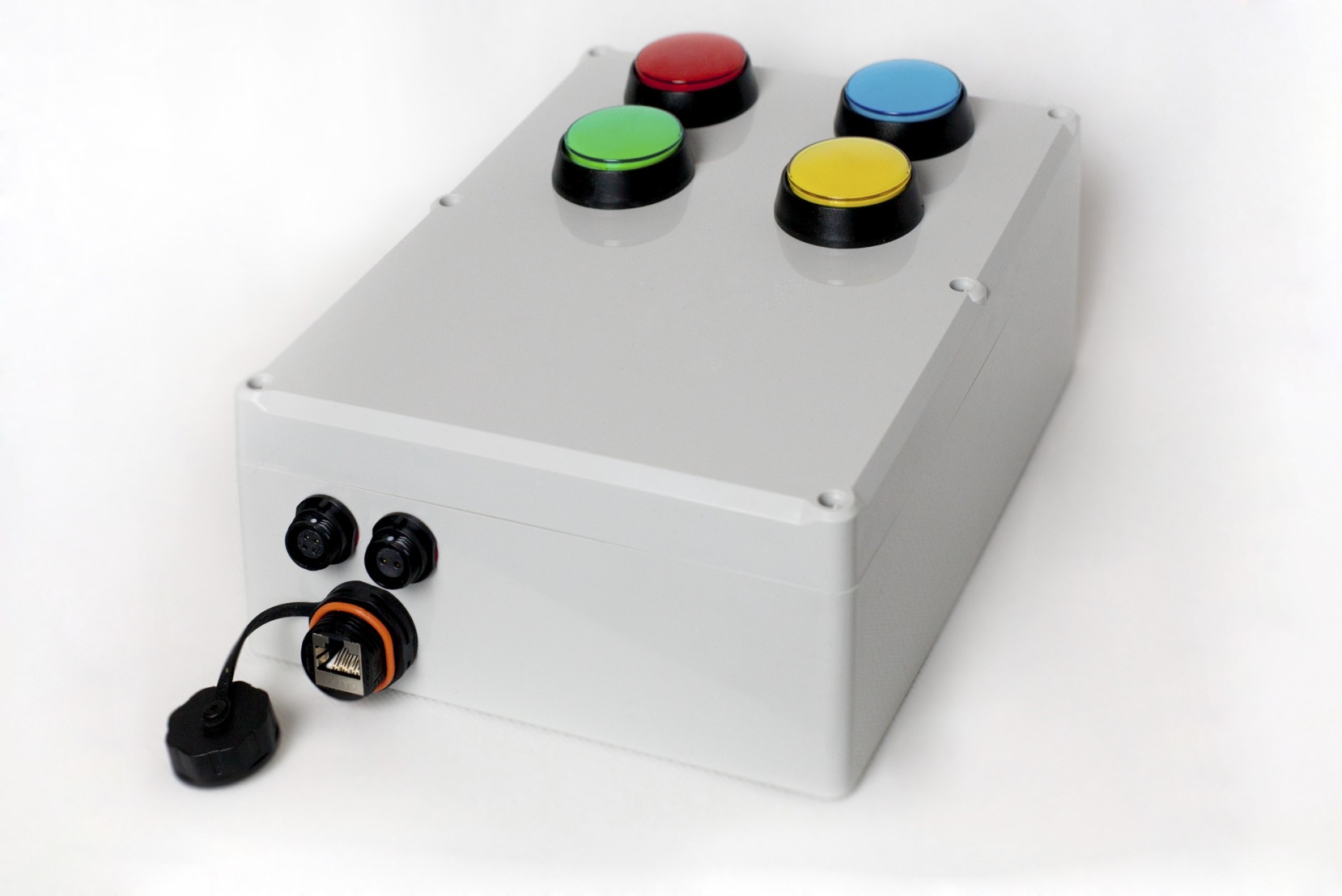

Zdjęcia pulpitu ANDON BIOS-UX-02

Zastosowania przycisków ANDON

• Zgłoszenia ANDON z hali: wezwanie materiału, utrzymania ruchu, kontroli jakości lub brygadzisty jednym przyciskiem przy stanowisku.
• Zbieranie danych od operatorów dla Scout MES: przyczyny postojów, wezwania i potwierdzenia zadań trafiają wprost do Scout MES (wersja angielska: scoutmes.com) – zamiast tabletu tam, gdzie fizyczne przyciski sprawdzają się lepiej.
• Potwierdzenie obsługi: serwer zapala, gasi lub ustawia miganie podświetlenia przycisku, np. miganie = zgłoszenie w realizacji, światło ciągłe = przyjęte.
• Integracja z systemami IT: odbiór zgłoszeń i sterowanie podświetleniem przez HTTP JSON z poziomu systemu MES, SCADA lub własnego oprogramowania.
• Sygnały z maszyn i sterowanie sygnalizacją: do odczytu sygnałów z maszyn i sterowania np. sygnalizatorami służą osobne moduły BIOS-IO-01 i BIOS-IO-02.

Podłączenie pulpitu ANDON

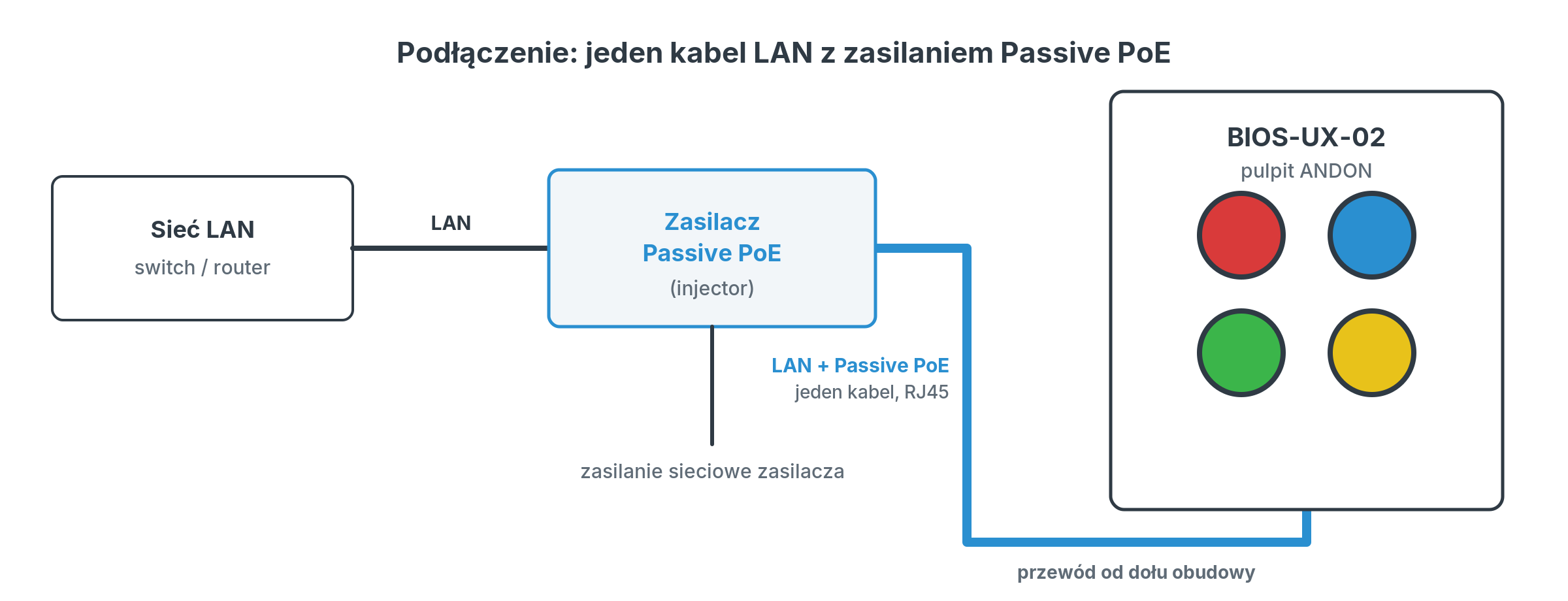

Pulpit montuje się pionowo, przyciskami do góry; przewód LAN wchodzi do skrzynki od dołu. Pulpit zasila się napięciem 12–36 VDC (SELV) albo przez Passive PoE w gnieździe RJ45 (te same opcje zasilania co w osobnym module BIOS-IO-02) – przy Passive PoE zasilanie i dane doprowadza jeden kabel LAN (zasilacz/injector Passive PoE między switchem a pulpitem). W razie pytań o podłączenie zapewniamy wsparcie.

Jak działają przyciski ANDON BIOS-UX-02?

1. Operator naciska jeden z czterech przycisków na pulpicie.
2. Pulpit rejestruje naciśnięcie i zwiększa licznik naciśnięć danego przycisku.
3. Serwer (Scout MES, inny MES, SCADA lub własna aplikacja) odczytuje stan przycisków przez HTTP w formacie JSON i przekazuje zgłoszenie do właściwych osób.
4. Serwer zdalnie włącza, wyłącza lub ustawia miganie podświetlenia przycisku, a operator widzi status zgłoszenia.

Przykład danych JSON

Aktualny stan pulpitu zwraca zapytanie GET /state/get (bez logowania). Odpowiedź to tablica 8 obiektów: pozycje 1–4 to przyciski, pozycje 5–8 to podświetlenie przycisków.

• Przyciski: isActive – czy przycisk jest w tej chwili wciśnięty; counter – licznik naciśnięć.
• Podświetlenie: isOn – podświetlenie włączone; isActive – chwilowy stan podświetlenia; isPeriodMode – miganie (tryb okresowy); counter – licznik włączeń podświetlenia.
• Reguły: gdy isOn = true, przy miganiu isActive może być true albo false, a bez migania isActive jest zawsze true. Gdy isOn = false, isActive jest zawsze false.

[
  { "isActive": false, "counter": 13 },
  { "isActive": true,  "counter": 12 },
  { "isActive": false, "counter": 8 },
  { "isActive": false, "counter": 7 },
  { "isActive": true,  "isPeriodMode": true,  "isOn": true,  "counter": 13 },
  { "isActive": false, "isPeriodMode": true,  "isOn": true,  "counter": 12 },
  { "isActive": false, "isPeriodMode": false, "isOn": false, "counter": 8 },
  { "isActive": true,  "isPeriodMode": false, "isOn": true,  "counter": 7 }
]

Sterowanie podświetleniem wymaga zalogowania do pulpitu; szczegółów nie publikujemy.

Do pobrania

• Karta katalogowa BIOS-UX-02 (PDF)
• Deklaracja zgodności WE nr 01/2025 – pulpit operatora IoT do sygnalizacji ANDON BIOS-UX-02 (PDF)
